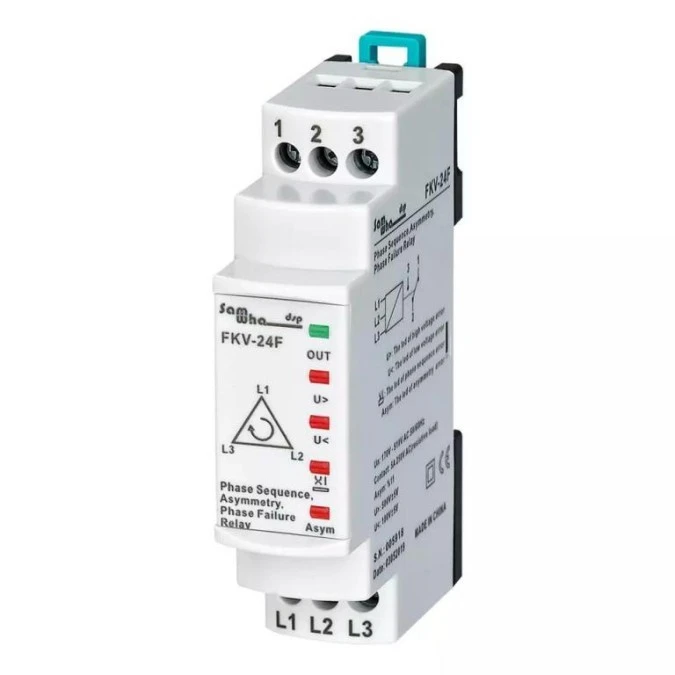

Przekaźnik kontroli asymetrii i zaniku fazy bez N 3x380VAC asymetria 11 styk 5A/250VAC

Ogólne

FKV-24F Przekaźniki awarii fazowej są zaprojektowane tak, aby uniknąć awarii silników trójfazowych spowodowanych błędami w sieci.

Zasada użytkowania i działania

Normalna praca (brak błędu): gdy napięcie, balans i sekwencja faz mieści się w normalnych wartościach, przekaźnik zostaje aktywowany, a dioda OUT świeci.

Błąd nadnapięcia fazy: gdy napięcie którejś z faz wzrośnie ponad maksymalną dopuszczalną wartość, dioda U> zaświeci się. Jeżeli napięcie fazy nie spadnie w przeciągu 2 sekund, dioda OUT gaśnie, a przekaźnik rozłącza układ.

Błąd podnapięcia fazy: gdy napięcie którejś z faz spadnie poniżej minimalnej dopuszczalnej wartości, dioda U

Błąd współczynnika asymetrii: gdy wartość współczynnika asymetrii będzie większa niż domyślna wartość, dioda Asym zaświeci się. Jeżeli współczynnik asymetrii nie spadnie w przeciągu 2 sekund, dioda OUT gaśnie, a przekaźnik rozłącza układ.

Błąd odwrócenia faz: gdy sekwencja faz jest odwrócona przekaźnik rozłącza układ, dioda OUT gaśnie, a dioda XI zaświeca się.

Parametry techniczne:

Napięcie robocze (Un): 3x380V AC Częstotliwość robocza: 50/60Hz Moc robocza: Temperatura pracy: -20°C ...+ 55°C Asymetria: ± % 11 Typ połączenia: Połączenie terminalowe Obciążalność styku przekaźnika: 5A/250V AC (obciążenie rezystancyjne) Średnica kabla: 1,5mm Waga: 110g Montaż: Montowane na szynie DIN

Schemat połączeń

Wymiary
