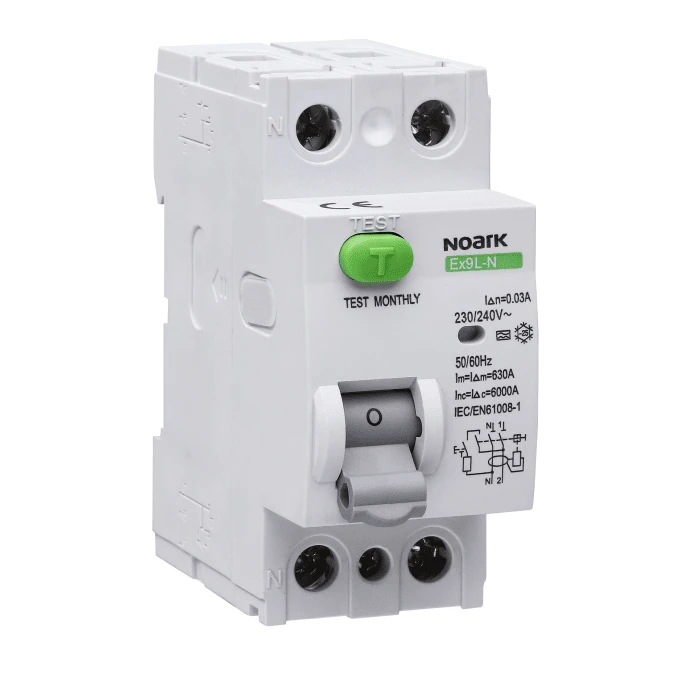

Wyłącznik różnicowoprądowy 2P 40A 30mA typ AC 6kA Ex9L-N

Wyłącznik różnicowoprądowyto elektryczne urządzenie zabezpieczające, które rozłącza obwód powykryciu, że prąd elektryczny z niego wypływający nie jest równy prądowi wpływającemu. Służy do ochrony ludzi przed porażeniem prądem elektrycznym przydotyku pośrednim i bezpośrednim, ogranicza także skutki uszkodzenia urządzeń, wtym możliwość powstania pożaru. Charakterystyka wspólna serii: Modułowe zabezpieczenia różnicowoprądowe serii Ex9CL-H oraz Ex9CL-N dostępne jako 2 oraz 4 polowe. Technologia oparta jest na klasycznej zasadzie magnesu stałego oraz przekaźnika spolaryzowanego, oferując pełną niezależność funkcji ochronnych od napięcia. Typy AC, A, G, G+A, S i S+A dostępne są dla prądów znamionowych od 16 do 63 A. Prądy znamionowe różnicowe są dostępne dla wartości 10, 30, 100, 300 oraz 500 mA. Wyłączniki spełniają wymogi normy IEC/EN 61008-1. Podstawowa seria Ex9L-H zapewnia zabezpieczenie różnicowoprądowe o wytrzymałości zwarciowej 10 kA. Seria Ex9L-N zapewnia zabezpieczenie różnicowoprądowe o wytrzymałości zwarciowej 6 kA. Cechy wspólne serii: Wyłączniki różnicowoprądowe zgodne z IEC / EN 61008-1 Znamionowy warunkowy prąd zwarciowy Inc10 kA (-H) i 6 kA (-N) 2 oraz 4-biegunowy Znamionowy prąd różnicowy 10, 30, 100, 300 i 500 mA Prąd znamionowy do 63 A Znamionowe napięcie pracy 230/400 V AC Typy AC, A, G, G+A, S i S+A Wskazanie wyzwolenia elektrycznego PARAMETRY PRODUKTU : EAN: 8592765083159 Oznaczenie handlowe: 108315 Kolor produktu: jasnoszary Rodzaj: wyłączniki różnicowoprądowe Liczba biegunów: 2 Konfiguracja biegunów: 1P + N Położenie bieguna neutralnego: po lewej stronie Liczba modułów 18mm: 2 Wykonanie (typ wyłącznika): AC (prąd sinusoidalny) Prąd znamionowy In: 40 A Prąd znamionowy różnicowy IΔn: 30 mA Wytrzymałość zwarciowa Inc: 6000 A Napięcie znamionowe łączeniowe Ue (AC): 230/240 V Częstotliwość znamionowa: 50/60 Hz Napięcie znamionowe udarowe Uimp: 6 kV Znamionowe napięcie izolacji Ui: 500 V Maks. straty mocy dla prądu znamionowego: 7,2 W Wytrzymałość elektryczna (liczba cykli): 4 000 łączeń Wytrzymałość mechaniczna (liczba cykli): 20 000 łączeń Zwłoka zabezpieczenia: bezzwłoczna Montaż: szyna 35 mm (TH35/DIN) Sposób podłączenia: zaciski gwintowe, zacisk szynowy/windowy Maks. przekrój przewodów podłączeniowych: 25 mm² Moment dokręcający: 1.5 - 2.5 Nm Stopień ochrony: IP20 Temperatura pracy: -25°C ÷ +60°C Wymiary (szer. × wys. × gł.): 36×88×79 mm Waga netto (kg): 0,22 Certyfikaty: CE Normy: IEC/EN 61008-1
