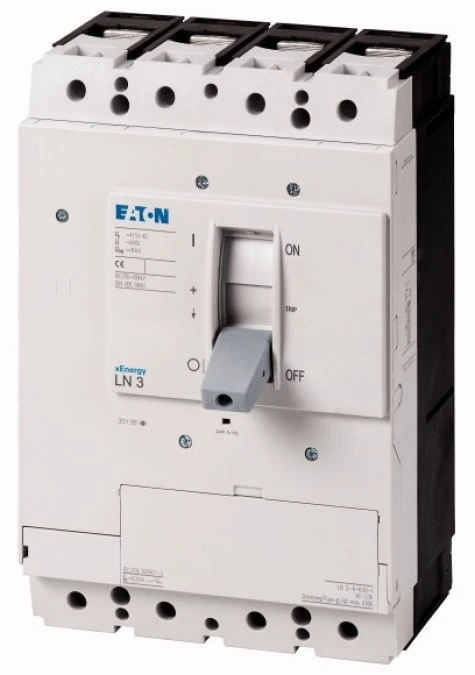

Rozłącznik mocy 4P 630A LN3-4-630-I 112011

Rozłącznik mocy 4P 630A LN3-4-630-I 112011 Rozłącznik mocy LN3-4-630-I to czterobiegunowe urządzenie odłączające o znamionowym prądzie ciągłym 630 A, przeznaczone do stałego mocowania w instalacjach energetycznych. Służy jako główny rozłącznik obwodów trójfazowych z neutralnym w aplikacjach przemysłowych i energetycznych. Cechy techniczne

Znamionowy prąd ciągły Iu: 630 A. Liczba biegunów: 4 (3 fazy + N). Znamionowy warunkowy prąd zwarciowy Iq: 100 kA. Maksymalne znamionowe napięcie pracy Ue AC: 690 V. Znamionowa moc pracy przy 400 V: AC?3 / AC?23 — 315 kW. Stopień ochrony części czołowej: IP20. Rodzaj przyłącza obwodu głównego: połączenie śrubowe. Element przełączający: dźwignia; urządzenie mocowane na stałe. Brak wbudowanych styków pomocniczych (zwiernych, rozwiernych, przełącznych = 0). Brak wbudowanego napędu silnikowego i mechanizmu ryglującego; brak opcji napędu/wyzwalacza napięciowego. Nieprzeznaczony do stosowania jako rozłącznik serwisowy, bezpieczeństwa ani jako wyłącznik awaryjny; przewidziany jako rozłącznik główny. Konstrukcja osadzona: urządzenie mocowane na stałe, nie dedykowane do montażu czołowego, płaskiego ani montażu w typowych tablicach rozdzielczych.

Zastosowanie

Jako główny rozłącznik w rozdzielniach i układach zasilania w zakładach przemysłowych oraz centrach energetycznych. Oddzielanie i sekcjonowanie obwodów trójfazowych z neutralnym przy prądach do 630 A i zwarciach do 100 kA. Izolacja zasilania przed pracami konserwacyjnymi w instalacjach stałych (wymagane dodatkowe środki blokujące zgodnie z procedurami bezpieczeństwa). Stosowanie w zabudowie szaf i wnęk rozdzielczych przeznaczonych do urządzeń mocowanych na stałe, gdzie wymagane są przyłącza śrubowe i dźwigniowa obsługa. Współpraca z wyłącznikami, stykami pomocniczymi i innymi elementami osprzętu (jako element rozdziału mocy w układach elektroenergetycznych).
