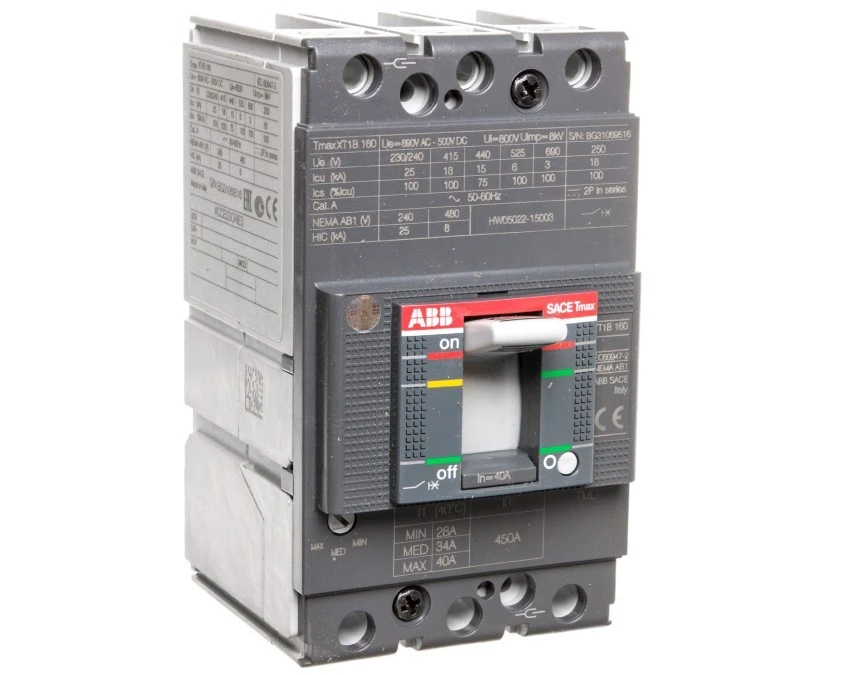

Wyłącznik mocy 3P 40A 18kA XT1B 160 z wyzwalaczem TMD 40-450 3p F F 1SDA066803R1

Wyłącznik mocy 3P 40A 18kA XT1B 160 z wyzwalaczem TMD 40-450 3p F F 1SDA066803R1 Wyłącznik mocy 3-polowy z termiczno-magnetycznym wyzwalaczem TMD 40-450, przeznaczony do zabezpieczania obwodów trójfazowych w rozdzielnicach przemysłowych i instalacjach dystrybucyjnych. Stosowany do ochrony przed przeciążeniami i zwarciami przy pracy w sieci 400 V, 50 Hz. Cechy techniczne

Typ: wyłącznik mocy 3P z wyzwalaczem TMD 40-450 (wersja 3p F F). Znamionowy prąd ciągły Iu: 40 A. Liczba biegunów: 3. Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 18 kA. Zakres nastawy wyzwalacza przeciążeniowego: 28 A. Zakres nastawy bezzwłocznego (magnetycznego) wyzwalacza zwarciowego: do 450 A. Styków pomocniczych zwiernych/rozwiernych/przełącznych: brak (0). Wskaźnik wyłączenia: obecny (sygnalizacja stanu wyłączenia). Wbudowany napęd silnikowy: nie; opcjonalny napęd silnikowy: dostępny jako opcja. Przeznaczenie montażowe: nie do montażu na standardowej szynie DIN. Brak zintegrowanego zabezpieczenia przed zwarciem doziemnym; brak wyzwalacza podnapięciowego. Produkt zawiera ostrzeżenia i informacje bezpieczeństwa w języku polskim oraz dane identyfikujące producenta.

Zastosowanie

Ochrona obwodów zasilających maszyn i stanowisk produkcyjnych w instalacjach przemysłowych. Stosowanie w rozdzielnicach głównych i pomocniczych do zabezpieczenia obwodów 3-fazowych przy 400 V. Zabezpieczenie obwodów silnikowych i grup zasilających, z możliwością doboru nastaw przeciążeniowych i zwarciowych. Aplikacje wymagające zdolności łączeniowej do 18 kA przy zwarciach oraz opcjonalnej realizacji zdalnego załączenia/wyłączenia przy użyciu napędu silnikowego.
