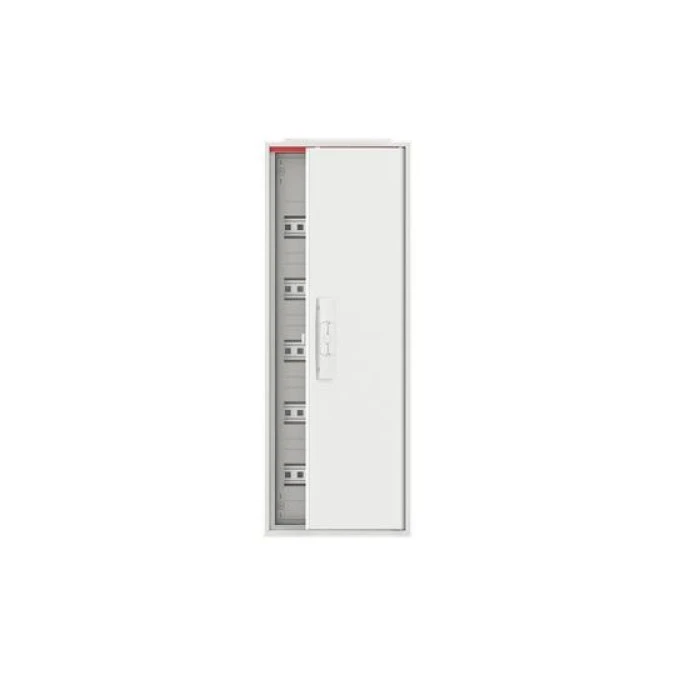

Rozdzielnica modułowa natynkowa hermetyczna stalowa ComfortLineCA 5x12 60M IP44 125A II klasa drzwi pełne N+PE Quick CA15V 2CPX0

ComfortLine Szafy rozdzielcze naścienne oraz tablice rozdzielcze natynkowe i podtynkowe

Z ComfortLine nie muszę martwić się o nic - niezależnie od tego, co przyniesie przyszłość. Inteligentne rozwiązania ComfortLine są otwarte na wszystkie wymagania. …a gdy wymagania się zmienią, wszystko jest już przygotowane.

Wszystkie zalety na pierwszy rzut oka

› ‹ › ‹ › ‹ › ‹ › ‹ › ‹ › ‹ › ‹ › ‹ › ‹ › ‹ › ‹ › ‹ › ‹ › ‹

01 / 16 Przepusty kablowe większe o 50% Największa powierzchnia wprowadzenia kablowego w tej klasie obudów. 02 / 16 System szybkiego montażu QMS QMS (Quick Mounting System) - beznarzędziowy montaż paneli instalacyjnych na zatrzask. 03 / 16 Zintegrowane kanały kablowe Innowacyjne kanały kablowe u góry i u dołu oraz w bocznej osłonie dotykowej. 04 / 16 Wysoka stabilność Dzięki bezpiecznemu, 3-punktowemu ryglowaniu drzwi. 05 / 16 Regulacja bez narzędzi Regulacja zawiasów drzwi za pomocą nakrętki radełkowanej. 06 / 16 Stopień ochrony IP44 ComfortLine A/B: IP44 przy zamkniętych drzwiach; dla rozmiarów 6, 7 i 9 rzędów dostępne również IP54. 07 / 16 Równe lico na ścianie Pionowe mocowanie z kompensacją nierówności tynku do 25 mm. 08 / 16 Wprowadzenie kablowe z każdej strony Otwory wprowadzenia kablowego u góry, u dołu, po bokach i z tyłu. 09 / 16 Sprzęganie boczne Zestawy do sprzęgania bocznego szaf naściennych wraz z łącznikami szyn zbiorczych. 10 / 16 Tylna ściana z otworami wprowadzenia kablowego Liczne otwory wprowadzenia kablowego również w tylnej ścianie. 11 / 16 Łatwy montaż i demontaż drzwi Drzwi łatwo zamocować i zdjąć dzięki górnemu sworzniowi zawiasu. 12 / 16 Tylny poziom montażowy Tylny poziom montażowy do instalacji paneli multimedialnych. 13 / 16 Przedni poziom montażowy Do instalacji paneli rozdzielczych oraz systemu zabudowy CombiLine N. 14 / 16 Duża przestrzeń na okablowanie N/PE Duża przestrzeń dla przewodów N/PE i beznarzędziowy montaż zacisków szybkozłącznych N/PE. 15 / 16 Duża przestrzeń na okablowanie Duża przestrzeń na okablowanie paneli rozdzielnic. 16 / 16 Ramka maskująca Ramka maskująca zakrywająca krawędź otworu przy montażu podtynkowym.

Trzy linie, trzy zastosowania ComfortLine to trzy odrębne linie produktowe - dobierz właściwą do miejsca montażu i wymaganej głębokości zabudowy.

01

ComfortLine A/B Szafy rozdzielcze naścienne Modułowe szafy do zabudowy aparatury i rozbudowy instalacji - sprzęganie w zestawy, dwa poziomy montażowe, duża przestrzeń na okablowanie.

na ścianie

Montaż Naścienny, obudowa głęboka Klasa ochr. II (ComfortLine A) lub I (ComfortLine B) Stopień ochrony IP44 IP54 IP44 przy zamkniętych drzwiach; IP54 dla rozmiarów 6, 7 i 9 rzędów

02

ComfortLine Compact CA Tablice rozdzielcze natynkowe Kompaktowa obudowa montowana na powierzchni ściany, zgodna z systemem zabudowy CombiLine N. Do instalacji mieszkaniowych i małych obiektów użyteczności publicznej.

natynkowo

Montaż Natynkowy, na powierzchni ściany Klasa ochr. II; I klasa po zastosowaniu zestawu uziemiającego Stopień ochrony IP30 IP44 Zależnie od wariantu obudowy i drzwi

03

ComfortLine Compact CU Tablice rozdzielcze podtynkowe Obudowa wpuszczana w ścianę - lico równo z tynkiem. Rozwiązanie dla instalacji, w których liczy się minimalna ingerencja w wykończenie wnętrza.

podtynkowo

Montaż Podtynkowy, lico równo ze ścianą Klasa ochr. II; I klasa po zastosowaniu zestawu uziemiającego Stopień ochrony IP30 Bazowy stopień ochrony

ComfortLine A/B Szafy rozdzielcze naścienne - modułowa rozbudowa i sprzęganie w zestawy

Najważniejsze cechy

System szybkiego montażu QMS (Quick Mounting System) - panele instalacyjne montowane na zatrzask II klasa ochronności (ComfortLine A) lub I klasa ochronności (ComfortLine B) Stopień ochrony IP44 przy zamkniętych drzwiach; IP54 dla rozmiarów 6, 7 i 9 rzędów Pionowe mocowanie z kompensacją nierówności tynku do 25 mm Łatwy montaż i demontaż drzwi Beznarzędziowa regulacja zawiasów drzwi Ramka maskująca do montażu podtynkowego Beznarzędziowy montaż przepustów kablowych Duża powierzchnia wprowadzenia kablowego Poziome i pionowe kanały kablowe Łatwe sprzęganie u góry, u dołu i z boku Zestawy do sprzęgania bocznego z łącznikami szyn zbiorczych Tylna ściana ze stali

ComfortLine Compact CA Tablice rozdzielcze natynkowe - montaż na powierzchni ściany

Najważniejsze cechy

System szybkiego montażu QMS (Quick Mounting System) - panele instalacyjne montowane na zatrzask Zgodność z systemem zabudowy CombiLine N II klasa ochronności; I klasa ochronności po zastosowaniu zestawu uziemiającego Stopień ochrony IP30 lub IP44 - zależnie od wariantu Duże otwory wprowadzenia kablowego jak w szafach naściennych Pionowe mocowanie z kompensacją nierówności tynku do 25 mm Łatwy montaż i demontaż drzwi Beznarzędziowa regulacja zawiasów drzwi Beznarzędziowy montaż przepustów kablowych Grzebienie odciążające dla wprowadzeń kablowych Z panelami instalacyjnymi lub bez Różne warianty drzwi, w tym drzwi Wi-Fi Tylne otwory wprowadzenia kablowego u góry i u dołu Tylna ściana ze stali

System zabudowy CombiLine N CombiLine N to system modułowych paneli i elementów zabudowy o zunifikowanym rastrze. Dzięki zgodności z CombiLine N w Compact CA można stosować te same panele, osłony i akcesoria co w szafach rozdzielczych ABB - jeden magazyn części, powtarzalny sposób montażu i możliwość późniejszej przebudowy tablicy bez wymiany obudowy.

ComfortLine Compact CU Tablice rozdzielcze podtynkowe - obudowa wpuszczana w ścianę

Najważniejsze cechy

Montaż podtynkowy - lico tablicy równo z powierzchnią ściany System szybkiego montażu QMS (Quick Mounting System) - panele instalacyjne montowane na zatrzask II klasa ochronności; I klasa ochronności po zastosowaniu zestawu uziemiającego Bazowy stopień ochrony IP30 Obudowa do zabudowy w ścianach murowanych i w konstrukcjach gipsowo-kartonowych Ramka maskująca zakrywająca krawędź otworu w ścianie Otwory wprowadzenia kablowego u góry i u dołu Beznarzędziowy montaż przepustów kablowych Łatwy montaż i demontaż drzwi Z panelami instalacyjnymi lub bez Duża przestrzeń na okablowanie przy zachowaniu małej głębokości zabudowy

Drzwi Odpowiednie drzwi do każdego zastosowania

Drzwi standardowe Pełne drzwi nieprzezroczyste - podstawowe wykonanie dla większości instalacji. Drzwi transparentne Przezroczysta szyba umożliwia odczyt stanu aparatury bez otwierania tablicy. Drzwi wentylowane Otwory wentylacyjne odprowadzają ciepło przy większych obciążeniach aparatury. Drzwi Wi-Fi Wykonane z materiału nieekranującego sygnału radiowego - router lub brama komunikacyjna zamontowana w tablicy zachowuje zasięg.
