System automatyki klimatyzacji samochodowej Climatic II - PCB i mikroprocesor do projektu AVT 5799

: Dokumentacja

Urządzenie o nazwie Climatic II służy do automatycznego sterowania układem przewietrzania i klimatyzacji pojazdu wyposażonego w manualną klimatyzację. Co więcej, zastosowanie układu Climatic II pozwala na wyeliminowanie rezystorów szeregowych w układzie wentylatora nawiewu, które są częstym źródłem problemów w sterownikach oryginalnych (z uwagi na dość duże moce tracone ulegają często awariom). Wybrane parametry:

* automatyczne lub manualne sterowanie prędkością wentylatora nawiewu oraz sprężarką układu klimatyzacji manualnej,

* maksymalny prąd styków wykonawczych przekaźnika REL: 1A,

* maksymalny prąd wentylatora dmuchawy: 30 A (zależny od zastosowanego radiatora),

* zasilanie: 10…15 VDC

* maksymalny prąd zasilania: 50 mA (w tym prąd przekaźnika REL)

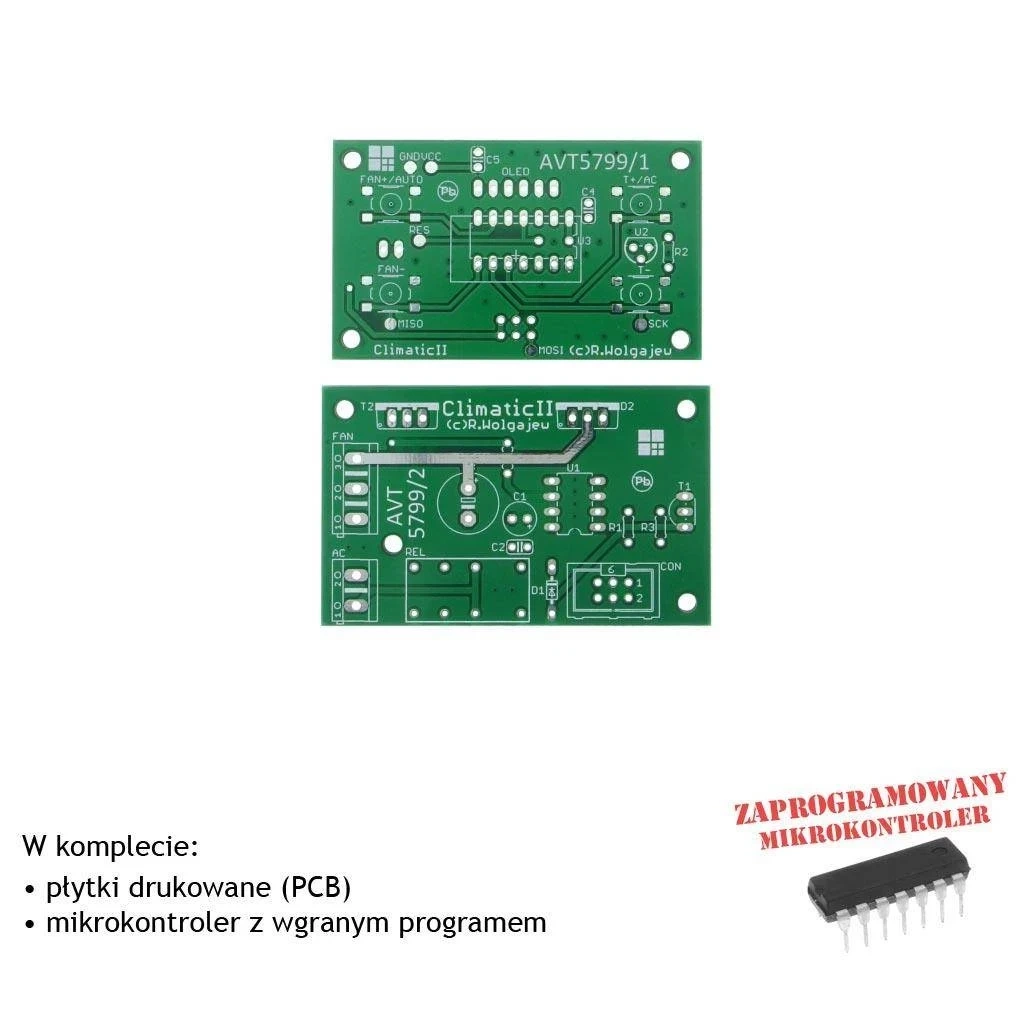

* 2 płytki drukowane

* wymiary płytek: 61x37mm, 64x40mm

Projekt AVT 5799 EP 08/20
