Sterownik kotła C.O. – regulator dopływu powietrza i pompy AVT2996 Układ ułatwia nadzorowanie pracy kotła centralnego ogrzewania, sterując pompą obiegową, dopływem powietrza i alarmem temperatury.

Sterowanie kotłem C.O. starszej generacji AVT2996 pozwala zbudować sterownik do kotła centralnego ogrzewania, szczególnie przydatny w instalacjach pozbawionych fabrycznej automatyki. Układ reguluje dopływ powietrza do komory spalania, steruje pompą obiegową C.O. i sygnalizuje przekroczenie temperatury maksymalnej. Temperatura jest mierzona termistorami NTC, a progi działania ustawia się potencjometrami i trymerami. Sterownik może pracować w trybie automatycznym, ręcznym lub STOP dla pompy, a alarm temperaturowy zabezpiecza instalację przed niekontrolowanym wzrostem temperatury kotła.

Sterowanie pompą C.O. tryby AUTOMAT, STOP i RĘCZNA z sygnalizacją optyczną stanu pracy Regulacja dopływu powietrza wyjście do serwa otwierającego i zamykającego klapę komory spalania Płytka PCB 110×78 mm wersja A zawiera płytkę PCB do samodzielnego skompletowania elementów

Karta techniczna AVT2996

Sterownik kotła C.O. z pomiarem temperatury termistorami NTC, komparatorami na LM324, sterowaniem pompą obiegową, wyjściem serwa klapy powietrza, alarmem temperatury maksymalnej i sygnalizacją LED.

WersjaA – płytka PCB

Typ projektusterownik kotła centralnego ogrzewania

Zastosowanienadzór nad pracą kotła C.O. starszej generacji, szczególnie kotła węglowego

Główne funkcjesterowanie pompą C.O., sterowanie klapą dopływu powietrza i alarm temperatury maksymalnej

Zasilanie elektroniki12 V DC ze stabilizatora LM7812

Zasilanie sieciowe urządzenia230 V AC przez transformator zasilający

Układ porównującyLM324N pracujący jako zestaw przełączników progowych

Czujniki temperaturytermistory NTC

Pomiar temperatury kotładzielnik R1, R9 i R24 podający sygnał temperatury na bloki U1A, U1B i U1C

Pomiar temperatury odniesienia pompydzielnik R2, R15 i R8 podający sygnał na U1A

Sterowanie pompąprzekaźnik K1 załączany przez tranzystor T2

Tryby pracy pompyAUTOMAT, STOP, RĘCZNA

Przełącznik trybu pompyS1, ON-OFF-ON

Regulacja różnicy temperatur dla pompyR15, zalecany zakres około 7…10°C

Histereza pompyrezystor R11 w pętli dodatniego sprzężenia zwrotnego

Sterowanie klapą powietrzaserwo podnoszące lub zamykające klapę dopływu powietrza do komory spalania

Nastawa temperatury kotłapotencjometr R25 i regulacja R20 dla bloku sterującego serwem

Sygnalizacja serwadiody OTWIERANIE i ZAMYKANIE

Układ alarmubuzzer załączany tranzystorem T1 po przekroczeniu progu temperatury maksymalnej

Próg alarmu w modeluokoło 85…90°C, z regulacją R19

Kasowanie alarmu dźwiękowegoprzycisk STOP S2 i przekaźnik K2 z podtrzymaniem

Sygnalizacja alarmudioda sygnalizacyjna pozostająca aktywna po wyciszeniu buzzera

PrzekaźnikiK1, K2 typu G2R lub podobne

Tranzystory wykonawczeT1, T2, T3, T4 – BC547

Mostek prostowniczyB1, 1 A

Dodatkowy zasilacz symetrycznyelementy D3…D6 oraz C15, C16 można pominąć, jeśli nie są potrzebne

Sondy temperaturytermistory lutowane do przewodów i zabezpieczane koszulką termokurczliwą

Kalibracja serwaprzy temperaturze około 85°C z użyciem R20 i R25

Kalibracja alarmuprzy temperaturze około 90…95°C z użyciem R19

Montaż warstwy TOPpołączenia warstwy TOP wykonywane przewodami

Wymiary płytki PCB110×78 mm

Pobierz dokumentację PDF

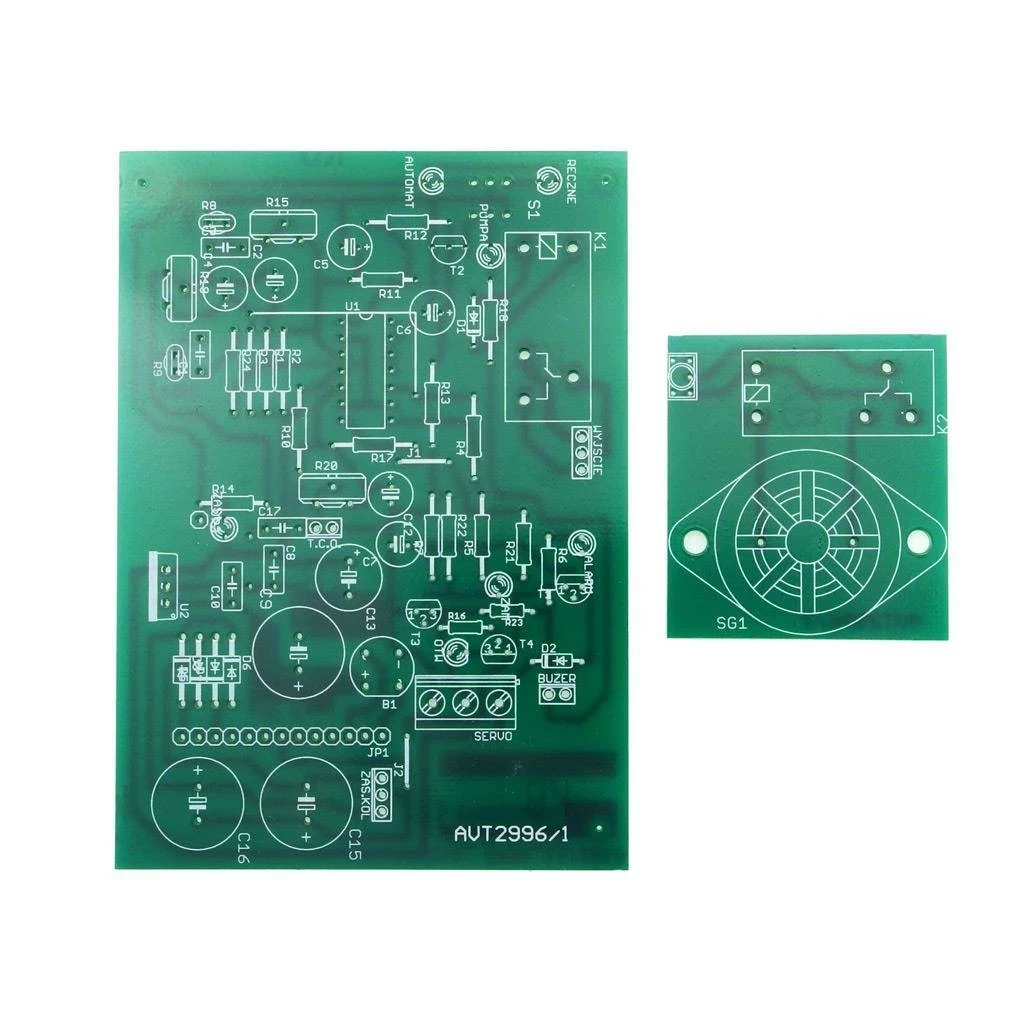

Wersja A – płytka PCB AVT2996 A zawiera płytkę PCB do projektu sterownika kotła C.O. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno. Wykaz elementów

* R1, R2, R3, R10: 4,7 kΩ

* R4, R11, R17: 1 MΩ

* R5, R12, R16: 2,2 kΩ

* R6, R7, R13, R14, R18, R24: 1 kΩ

* R8, R9: 10 kΩ, termistory NTC

* R15, R19, R20: 5 kΩ, trymery

* R21: 1,1 kΩ

* R22: 680 Ω

* R23: 1,5 kΩ

* R25: 10 kΩ A, potencjometr

* C1, C3, C8, C10, C17: 100 nF

* C2, C4, C5, C12: 10 µF / 16 V

* C6, C7: 22 µF / 16 V

* C9, C15, C16: 1000 µF / 16 V

* C13: 470 µF / 25 V

* D1, D2: 1N4148

* D3-D6: 1N4004

* B1: mostek prostowniczy 1 A

* T1, T2, T3, T4: BC547

* U1: LM324N

* U2: LM7812

* LED 3 mm czerwona: 3 szt.

* LED 3 mm zielona: 3 szt.

* LED 3 mm żółta: 1 szt.

* K1, K2: przekaźnik G2R lub podobny

* S1: przełącznik ON-OFF-ON

* S2: przycisk NO

* Opcjonalnie: elementy dodatkowego zasilacza symetrycznego D3-D6 oraz C15, C16 można pominąć, jeśli nie są wykorzystywane

Notes Czujniki temperatury trzeba wykonać jako hermetyczne sondy. Termistory lutuje się do odcinków przewodów, zabezpiecza koszulką termokurczliwą i można dodatkowo uszczelnić klejem termotopliwym przed obkurczeniem. Do uruchomienia potrzebny jest termometr do 100°C, niewielka grzałka i pojemnik z wodą. Próg pracy serwa kalibruje się w pobliżu 85°C, a próg alarmu przy temperaturze około 90…95°C. R15 pozwala ustawić różnicę temperatur załączającą pompę obiegową. Praktyczny zakres regulacji to około 7…10°C, ale ustawienie należy dobrać do konkretnej instalacji grzewczej.

Uwaga: w urządzeniu występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. Przy metalowej obudowie należy bezwzględnie połączyć ją z przewodem ochronnym PE.

Najczęściej zadawane pytania Co zawiera wersja AVT2996 A? Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno. Do czego służy AVT2996? To sterownik kotła centralnego ogrzewania. Reguluje dopływ powietrza do komory spalania, steruje pompą obiegową i sygnalizuje przekroczenie temperatury maksymalnej. Do jakiego kotła pasuje ten projekt? Układ jest przeznaczony głównie do starszych kotłów C.O., szczególnie węglowych, w których można sterować dopływem powietrza do komory spalania. Jak sterowana jest pompa obiegowa? Pompa jest załączana przekaźnikiem K1. Przełącznik S1 pozwala wybrać tryb AUTOMAT, STOP albo RĘCZNA. Jak układ reguluje spalanie? Sterownik steruje serwem poruszającym klapą dopływu powietrza. Po osiągnięciu nastawionej temperatury klapa jest zamykana, a przy niższej temperaturze może zostać otwarta. Jakie czujniki temperatury są używane? W projekcie zastosowano termistory NTC. Czujniki można wykonać jako sondy na przewodach, zabezpieczone koszulką termokurczliwą. Kiedy uruchamia się alarm? Alarm uruchamia się po przekroczeniu ustawionego progu temperatury maksymalnej. W modelu próg ustawiono w zakresie około 85…90°C, a kalibrację wykonuje się trymerem R19. Czy układ wymaga kalibracji? Tak. Po montażu trzeba skalibrować nastawę temperatury kotła, próg alarmu oraz różnicę temperatur załączającą pompę obiegową. Czy w projekcie występuje napięcie 230 V? Tak. Urządzenie jest zasilane z sieci przez transformator, a przekaźniki mogą sterować obwodami sieciowymi. Montaż powinny wykonywać osoby mające doświadczenie z urządzeniami zasilanymi z 230 V. Czy to jest kompletny zestaw do montażu? Nie. To wersja A, czyli sama płytka PCB. LM324, LM7812, przekaźniki, termistory NTC, tranzystory, diody LED, przełączniki, elementy zasilacza, złącza i pozostałe podzespoły trzeba dobrać osobno według wykazu.
