Sterownik elektrozamka furtki 6-12 VAC / 8-15 VDC - PCB i mikroprocesor do projektu AVT 1919

Sterownik elektrozamka furtki z timerem - płytka PCB i zaprogramowany mikrokontroler do AVT1919 Płytka PCB i zaprogramowany ATtiny24 do wykonania sterownika rygla furtki z trzema wejściami wyzwalającymi i regulowanym czasem zwolnienia.

Wydłużenie czasu otwarcia elektrozamka AVT1919 steruje elektrozamkiem furtki lub drzwi, utrzymując załączenie przekaźnika przez ustawiony czas po otrzymaniu sygnału z domofonu, czytnika RFID, odbiornika zdalnego sterowania albo lokalnego przycisku wyjścia. Dwa wejścia napięciowe są izolowane transoptorami, a trzecie wejście obsługuje chwilowy przycisk zwierny montowany po stronie chronionej posesji. Wersja A+ zawiera płytkę PCB oraz zaprogramowany ATtiny24 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.

3 wejścia wyzwalające dwa napięciowe 12 V i jedno na przycisk chwilowy Czas 1-105 s ustawiany przełącznikiem DIP jako suma wybranych czasów PCB 85×46 mm płytka pasująca do obudowy Z-107 na szynę TH35

Skala trudności

1/6

Szacowany czas montażu

30 min

Karta techniczna AVT1919

Sterownik elektrozamka furtki z regulowanym czasem załączenia, wejściami napięciowymi i wejściem lokalnego przycisku wyjścia.

Kod projektuAVT1919

WersjaA+ – płytka PCB + zaprogramowany mikrokontroler

Funkcjaczasowe sterowanie elektrozamkiem furtki

Zasilanie6-12 VAC lub 8-15 VDC

Wyjścieprzekaźnik PK1, złącze WYJŚCIE/RYGIEL

Wejście 1 i 2napięciowe 12 V, izolowane transoptorami PC814/PC817

Wejście 3przycisk chwilowy zwierny

Nastawa czasuDIP SWITCH: 1 s lub suma 5 / 10 / 30 / 60 s

MikrokontrolerATtiny24, zaprogramowany do projektu

Stabilizator7805

SygnalizacjaLD1 zielona, LD2 czerwona

Płytka PCB85×46 mm

Pobierz dokumentację PDF

Przykład podłączenia Zasilanie AC/DC podaje się na złącze ZASILANIE, elektrozaczep na WYJŚCIE/RYGIEL, sygnał sterujący z domofonu lub czytnika na WEJŚCIE1 albo WEJŚCIE2, a lokalny przycisk wyjścia na WEJŚCIE3.

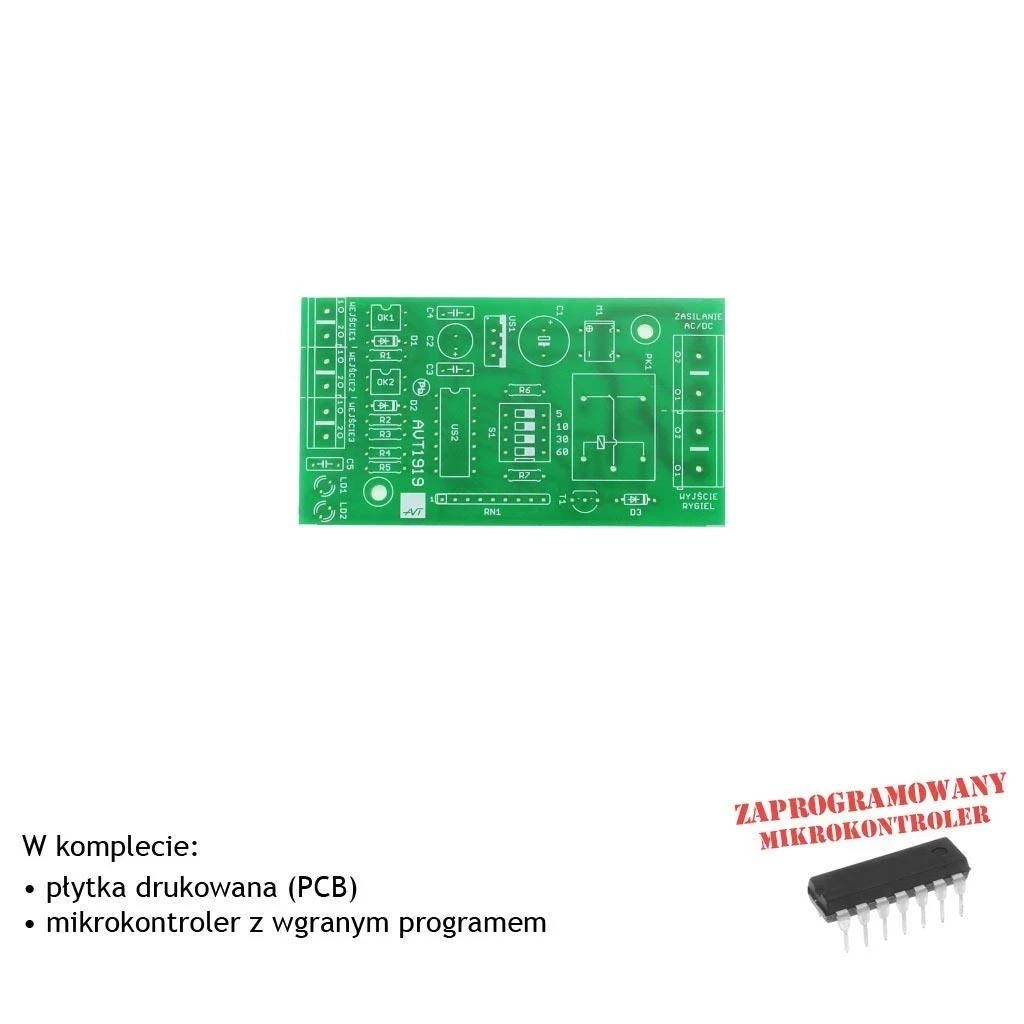

Wersja AVT1919 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny24 z firmware projektu. Pozostałe elementy elektroniczne, przekaźnik, transoptory, złącza, DIP SWITCH i stabilizator trzeba skompletować osobno.

Elementy do skompletowania osobno

* R1, R2: 1,5 kΩ

* R3: 100 Ω

* R4, R5: 470 Ω

* R6: 0 Ω, zwora

* R7: 4,7 kΩ

* RN1: 10 kΩ

* C1: 1000 µF

* C2: 100 µF

* C3-C5: 100 nF

* D1-D3: 1N4148

* LD1: LED 3 mm zielona

* LD2: LED 3 mm czerwona

* T1: BC547

* OK1, OK2: PC814 lub PC817

* M1: DF08

* US1: 7805

* PK1: JQX3FF

* S1: DIP SWITCH 4 sekcje

* ZASILANIE: ARK2/7,5 mm

* WYJŚCIE: ARK2/7,5 mm

* WEJŚCIE1-WEJŚCIE3: ARK2/5 mm

Notes Przy zasilaniu napięciem stałym polaryzacja na wejściu zasilania nie ma znaczenia, ponieważ układ ma mostek prostowniczy DF08. Styki przekaźnika na złączu WYJŚCIE/RYGIEL przenoszą napięcie podane na złącze ZASILANIE AC/DC. Przycisk na WEJŚCIE3 powinien być montowany po stronie chronionej, w miejscu niedostępnym dla osób postronnych. Płytka mieści się w obudowie Z-107 przeznaczonej do montażu na szynie TH35.

Uwaga: układ współpracuje z instalacją elektrozamka i dostępem do posesji. Przed montażem sprawdź napięcie rygla, sposób sterowania z domofonu oraz miejsce montażu lokalnego przycisku wyjścia.

Najczęściej zadawane pytania Co zawiera wersja AVT1919 A+? AVT1919 A+ zawiera płytkę PCB oraz zaprogramowany ATtiny24. Pozostałe elementy, w tym przekaźnik, transoptory, stabilizator, DIP SWITCH i złącza, trzeba skompletować osobno. Jakie zasilanie jest potrzebne? Sterownik można zasilać napięciem 6-12 VAC albo 8-15 VDC. Jak ustawia się czas zwolnienia rygla? Czas ustawia się przełącznikiem DIP: 1 s przy braku przełączników albo suma wybranych czasów 5, 10, 30 i 60 s. Do czego służy WEJŚCIE3? Do podłączenia lokalnego przycisku zwiernego, który uruchamia elektrozaczep bez udziału domofonu lub czytnika. Czy można użyć pustego ATtiny24? Nie bez programu. Mikrokontroler musi mieć firmware projektu, dlatego wersja A+ zawiera ATtiny24 przygotowany do AVT1919.
