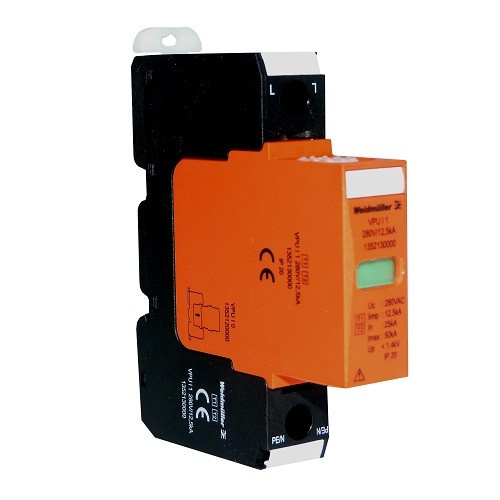

1P 25-50kA klasa T1 T2 Ogranicznik przepięć ochronnik przepięć VPU I 1 280V/12,5kA B+C Weidmuller 1352130000

1P 25-50kA klasa T1 T2

Ogranicznik przepięć ochronnik przepięć VPU I 1 280V/12,5kA

1352180000 Weidmüller

Zadbaj o zabezpieczenie urządzeń i instalacji w domu. Ten ogranicznik zapewni ochronę przed:

* bezpośrednim oddziaływaniem części prądu piorunowego, przepięciami łączeniowymi, atmosferycznymi

* przepięciami atmosferycznymi indukowanymi

typ

VPU I 4 280V/12,5KA

bezpiecznik

250 A gL (przy napięciu sieciowym > 250 A)

maksymalne napięcie stałe, Uc (AC) 280 V napięcie znamionowe (AC)

230 V prąd upływowy Imax (8/20µs) żyła-PE

50 kA czas reakcji ≤ 25 ns

klasa prądu zwarciowego ISCC 25 kA

klasa wymagań zgodnie z IEC 61643-11 Typ I, Typ II

liczba biegunów 4

poziom ochrony Up dla IN (L/N-PE)

≤ 1,4kV

prąd testu ochrony odgromowej Iimpuls (10/350 µs) (L-PE)

12,5kA

prąd upływu przy Un

100 µA

prąd wyładowczy In (8/20µs) przewód-PE 20 kA

rodzaj napięcia

AC styk sygnalizacyjny Nie zakres częstotliwości 50Hz-60Hz zdolność wygaszania prądu następczego Ifi

niedostępne z powodów technicznych czasowe przepięcie - TOV

438 V forma sieci

TN-C-S, TN-S forma konstrukcyjna

obudowa instalacyjna; 4 TE, Insta IP20 klasa palności wg UL 94 V-0 kolor

czarny, pomarańczowy optyczny wskaźnik pracy

zielona - OK czerwona - uszkodzony odgromnik - wymienić

stopień ochrony

IP20

szyna nośna

TS 35

wykonanie

bez zestyku zdalnej komunikacji

segment

rozdział energii

kategoria przepięciowa

IV

stopień zanieczyszczenia

2

rodzaj przyłącza

złącze śrubowe

długość usunięcia izolacji przyłącza pomiarowego

15 mm

moment obrotowy dociągający

2 -3 Nm

zakres zacisków przyłącza pomiarowego

16 mm²

zakres zaciskania, min.

4 mm²

przekrój przyłącza przewodu, jednodrutowy

2,5 mm²-16 mm²

przekrój przyłącza przewodu, z cienkiego drutu

2,5 mm²- 25 mm²

przekrój przyłącza, przewód wielodrutowy

2,5 mm² -50 mm²

wymiary

Szerokość 71,2 mm Wysokość 94 mm Głębokość 69 mm Wymiar mocowania wysokość 75 mm

waga

672g

temperatura

magazynowania: 40°C-80°C pracy:40°C-70 °C

klasyfikacje/certyfikaty

CE, EAC,OVE

ETIM 3.0 EC000381 ETIM 5.0 EC000510 ETIM 6.0 EC000941 UNSPSC 30-21-19-22 eClass 5.1 27-14-02-01 eClass 6.2 27-13-08-02 eClass 7.1 27-14-02-01 eClass 8.1 27-14-02-01 eClass 9.0 27-14-02-01 eClass 9.1 27-13-08-05

producent

Weidmüller katalogowy

1352130000

kod EAN 4050118158113

MarkaWeidmüllerSymbol1352130000Kod producenta4050118158113Liczba biegunów1PRodzaj ochrony przepięciowejACTyp ochrony przeciwprzepięciowejT1/T2
