PK613-45MIID-2K 2G CT

Precision Plastic Potentiometer PK613MIId-45 with 2 tracks with resistance element SD wiper continuous rotation without limit stops resistance 2 x 2 kU ± 10% each with center tapping each with flat soldered connections short design according to drwng 0087W02-50:00C shaft Ý 6 mm length from support 24 mm article weight: 0,080 KG Potencjometry podobne PK613-46MIId-k 2g ct

PK620-17D 2K CT 355 DEG

Servo 20 = 50.8 mm; IP40; ośka 6,35mm dł. 14 mm Korpus 50,8mm kołnierz 47,6 mm ( 49,6mm); głębokość 12,2mm Rezystancja 2kohm tolerancja rezystancji+-10%; Liniowość +-0,2%; moc 2W; Center Tap Uwaga: zdjecie podobnego

PK613-24D 1565Z02-003.101

Servo Mount size 13 (33,32mm); 1W; tol. +-10%; lin 0,2%; resistance element SD, 2kohm +-10%; active angle 352 deg; me ch.360 deg; with CT; ośka 6,35 x 12,7 mm; śr 36,5;gł.13,7mm; 1565z02-003m101d / 1565Z02-003.101

1565Z02-003.001

Zdjecie podobnego prawdopodobny opis nie zweryfikowany Precision Plastic Potentiometer PK613-24d Resistance element ref 36474 Drawng 2485-1113-0300 order # 0325..PK Wiper: Rotation without limit stops. Resistance: 2k? +/- 10%/ over 352° with center tapping. Shaft 6,35 mm 12,7 mm ( 11,1 +1,6mm) long with PH ( d=2,1mm, L=3,7 mm ) Model podobny ale bez PH to PK613-24d-CT-2K PK613-24d-2K 1565Z02-003.101 Jedna z kart katalogowych podobnego 1565Z02-003-101.pdf

PK620-17MIIID CT-3G-2K

pk613-15d

pk613-16d

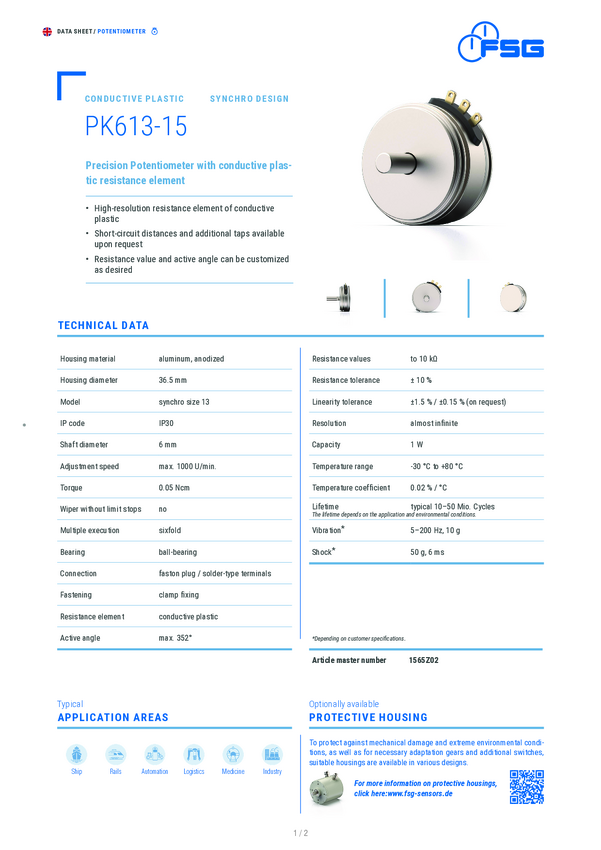

pk613-15

pk613-16

pk620-15d

pk620-16d

pk620-15

pk620-16

PK620D/MU-I02V

Precision Angular Position Transmitter PK620d/mu-I02C in servo fla nge casing 20 wiper rotatable without linit stops output +20mA..4m A...+20mA; V charakteristic curve burden max 600 ohm supply 20-30V DC 2 wire system version according to 0313PK torque 3/4 10cmp and 3/4 0,1 Ncm

1565Z51-265.016

Potentiometer - 311.5° movement x 5k Ohms - PK613-15-RK 1565Z51-265.016 (PK613-15-RK) Precision Plastic Potentiometer PK613-15-RK With Limit stops at approx TBA° Resistance: 5 k Ohms +- 10%/ over 15° to 326.5.° Mounting at SL according to Zg.5946Z.with mounted slipping clutch. Correspond to drawing number 5946Z01-55:00 Weight 0.06kg

PK613-46D 5K CT 352

Potencjometr servo 13; Rezystancja 5 kohm kąt pracy 352 stop ni, mechaniczny 360 st; CT Center tap; ośka 6,00 mm dł. 14m m; tolerancja rezystancji +-10%/ przewodzący plastik Wersja neutralna modelu 1565z81-0065.010

PK613-47D-5K 1565Z81-003.

1566Z02-013.108

Potentiometer - 352° movement x 5k Ohms x 3 - PK613MIIId-16 1566Z02-013.108 (PK613MIIId-16) Precision Plastic Potentiometer PK613-16 with 3 tracks PK613MIIId-16with resistance element SD Version according to 0422 PK Wiper continuous rotation without limit stops Resistance: 3 x 5 kOhm ± 10% / 352° Each with center tapping, with soldered wires, switching wire highly flexible! Type Lify, 0,25 mm2 (128x0,05) Shaft: O 6 mm Length from support 14 mm Version for ships i. e with sinter bearing Shock-proof version D

1565Z02-003.104

Precision Plastic Potentiometer PK613-24d Resistance element ref 36474 Drawng 2485-1113-0300 order # 0325..PK Wiper: Rotation without limit stops. Resistance: 2k? +/- 10%/ over 352° with center tapping. Shaft 6,35 mm 12,7 mm(=11,1+1,6=12,7 mm long with PH ( prawdopodobnie d=2,1 mm, L=3,7 mm ) Model podobny ale bez PH to PK613-24d-CT-2K PK613-24d-2K 1565Z02-003.101

pk613-15D-5K 1565Z02-001.

Precision Plastic Potentiometer PK613-15d in flange casing servo mount size 13 With conductive plastic element. Wiper: Rotation without limit stops. Resistance: 5 k Ohms +- 10%/ over 352° Shaft: 6mm dia x 14 mm long wersja 3 pinowa. Prawdopodobnie w jego miejsce można użyć wersji 4 pinowej z center tapem PK613-02D 5K CT 352 lub wersji 2k zamiast 5k PK613-02D 2K CT 352 1526s11-001.001

PK620-15D 1575Z-001.042

Potencjometr przewodzący plastik, servo 20; Rezystnacja 5 ko hm; średnica 50,8mm; gł.17,4mm; kąt. mech. 360 st; kąt. el 3 55 stopni; ośka 6,00 mm dł. 20mm; Ośka fi 6,00 mm ścięta FL Rezystancja 5 kohm 355 stopni

PMPK613-02D 2K CT 352

Precision plastic potentiometer in flange casing of servo 13 wiper ratatable without limit stops res.2k +-20%/352 deg CT Center Tap; shaft 6mm/ 14mm an1526s11-001.001 Podobny ale z ośką 6,35mm/12,7mm PK613-24D-CT-2K model z CT center tapem

PK613-46MIID 5K ELT159935

PK620-31D 1575Z61-011.003

Potencjometr typu serwo 2"; odpowiednik PMFCP50A-5K, należy wykonać przeróbki: wywiercić dziurę w ośce +3xM2 na froncie Średnica 50,8mm; gł. 17,4mm; ośka 6mm dł 14 mm; kąt 345/355 st. 1W; lin 0,5-0,1%; 200ppm; przew.plastyk

G9-PK620-15/GS100
