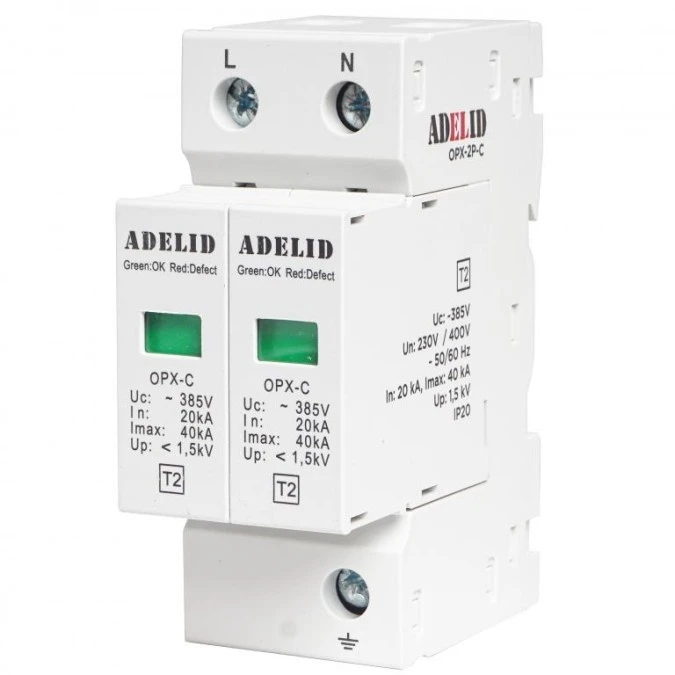

Ogranicznik przepięć T2 2P 1,5kV 20kA OPX-2P-C

Ochronnik przeciwprzepięciowy 2-polowy, klasa C, 20-40 kA, do montażu na szynę TH35, marki Adelid.

Kod produktu: OPX-2P-C

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.

Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Ograniczniki typu 2 (dawnej klasy C) chronią instalację elektryczną przed skutkami przepięć, powstałych w wyniku pośrednich wyładowań atmosferycznych lub procesów łączeniowych w sieci elektrycznej. Chodzi przede wszystkim o załączanie urządzeń elektrycznych, takich jak silniki, transformatory czy też spawarki. Ograniczniki te redukują również przepięcia, które występują w wyniku zadziałania zabezpieczeń instalacji.

Dane techniczne:

Klasa ochrony: C (II) Ilość pól: 2 (1F+N) Prąd próbny In: 20kA Prąd MAX Imax: 40kA Uc: 385V Up: Certyfikat CE.

Warunki montażu i pracy:

Wilgotność względna powietrza nie przekracza 95%, Nachylenie płaszczyzny pionowej ogranicznika nie powinna być większa niż 5°. Nie należy montować urządzenia w miejscu podatnym na wstrząsy i wibracje. Radzimy poddawać ograniczniki okresowej kontroli – co dwa lata ich użytkowania lub po każdym bezpośrednim wyładowaniu atmosferycznym. Ograniczniki przepięć wykorzystują połączenie przewodów miedzianych 6,0 ~ 25 mm 2; Instalacja na szynę TH35.

Ochronniki przepięć wyposażone są w wizualny wskaźnik działania:

zielony – ochrona , czerwony – brak ochrony .

Wymiary urządzenia:

SCHEMAT PODŁĄCZENIA:
