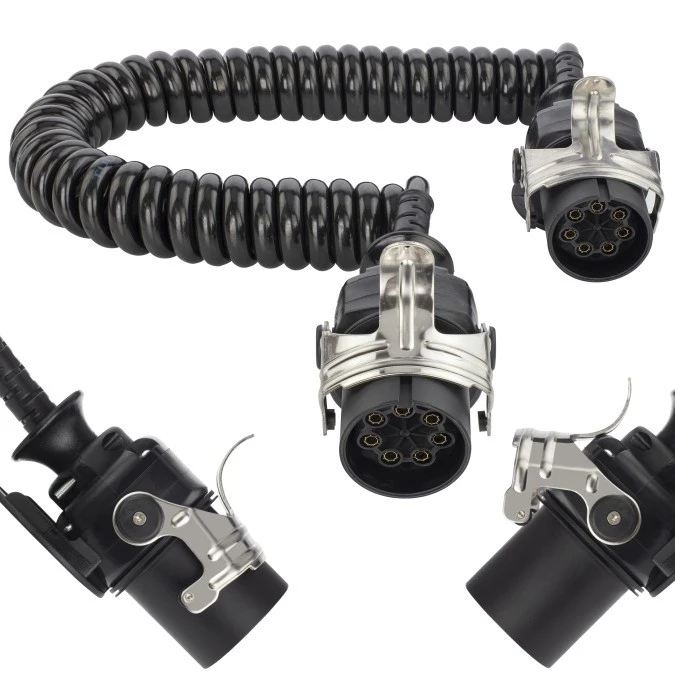

Przewód spiralny QLY-s kabel do naczepy zakończony wtykami 7-pin do systemu EBS / ABS 24V 4m

Wysokiej jakości spiralny przewód samochodowy, zakończony wtyczkami 7-pinowymi , stosowany do podłączenia systemu EBS/ABS pomiędzy ciągnikiem, a naczepą lub przyczepą o dużej ładowności. Zapewnia stałe połączenie instalacji 24V gwarantując nieprzerwane działanie EBS/ABS podczas jazdy.

Dzięki spiralnej konstrukcji rozciąga się podczas użytkowania, aż do 4 metrów , zapobiegając ciągnięciu zbyt długiego przewodu po podłożu. Wykonanie ze specjalnego termoplastycznego poliuretanu PUR pozwala na stosowanie kabla w najbardziej ekstremalnych warunkach .

Najważniejsze cechy:

Uniwersalny , pasuje do każdego typu naczepy / przyczepy Łatwy i szybki montaż, przewód jest gotowy do podłączenia Niezwykle wysoka wytrzymałość, dzięki bardzo odpornej powłoce z poliuretanu PUR Ekstremalna odporność na zimno, gorąco i warunki pogodowe Wysoka odporność na działanie benzyny, olejów, chemikaliów i substancji smarnych Bardzo dobra wytrzymałość zmęczeniowa Wysoka odporność na uszkodzenia mechaniczne , np. ścieranie, przecięcia, nacisk, uderzenia Doskonała charakterystyka powrotu do pierwotnej spirali Solidne wtyczki z twardego tworzywa sztucznego Metalowe styki gwarantujące poprawne połączenie elektryczne Dzięki nierdzewnym, metalowym pałąkom zapewnia pewne mocowanie wtyczki w gnieździe

Specyfikacja:

Producent: HYBSZ Symbol: PSEBS4 Typ: Kabel spiralny do naczep 7-żyłowy zakończony wtykami 7-pin do systemu EBS/ABS Napięcie robocze: 24V Rodzaj przewodu: QLY-s Izolacja przewodu: polwinit PVC TI1 zgodnie z PN-EN- 50363-3 Powłoka zewnętrzna: poliuretan termoplastyczny PUR zgodnie z PN-EN-50363-10-2 Żyły: miedziane, klasy 5 wg PN-EN-60228 Przekrój przewodu: 2x4,0mm² + 5x1,5mm² Średnica zewn. przewodu: 13,5 mm Długość całkowita: 4 m Długość robocza: 3,4 m Długość nierozwiniętej spirali: 50 cm Średnica zewn. zwoi: 40mm +- 5mm Średnica wewn. zwoi: 20mm +- 5mm Obudowa wtyków: tworzywo sztuczne Złącza: wtyk / wtyk 7-pin (złącze żeńskie) do systemu EBS/ABS Połączenie: skręcane Kolor: kabel czarny / złącza czarne Długość wtyczki: 115 mm Średnica złącza: 49 mm Waga: 1350 g Temperatura pracy: -40°C do +70°C

Schemat 7-pinowego złącza 24V EBS:

Biegun 1 (30) - Funkcja: stałe napięcie 24V dla zaworów sterujących - Przewód: czerwony Biegun 2 (15) - Funkcja: napięcie 24V do sterowania elektroniką przez stacyjkę - Przewód: czarny Biegun 3 (31) - Funkcja: masa dla pinu 2 (część elektroniczna) - Przewód: żółty Biegun 4 (31) - Funkcja: masa dla pinu 1 (część hydrauliczna) - Przewód: brązowy Biegun 5 - Funkcja: Wskazanie błędu ABS - Przewód: biały Biegun 6 - Funkcja: Magistrala wymiany danych CAN-H (dla EBS i ABS) - Przewód: zielono-biały Biegun 7 - Funkcja: Magistrala wymiany danych CAN-L (dla EBS i ABS) - Przewód brązowo-biały

Sieć kontrolna CAN to oparty na magistralach CAN standard komunikacji zaprojektowany, aby umożliwić mikrokontrolerom, urządzeniom i sterownikom możliwość komunikowania się ze sobą bez komputera hosta. Często wykorzystywana w pojazdach ciężarowych o dużej ładowności do komunikacji pomiędzy ciągnikiem siodłowym, a jedną lub kilkoma przyczepami/naczepami.

Spiralny przewód QLY-s z termoplastycznego poliuretanu PUR

Przewody spiralne to produkty poddawane specjalnemu procesowi nadającemu im kształt i właściwości sprężyny, która pracuje w pewnym zakresie odległości zachowując swój kształt nawet po wielu tysiącach cykli rozciągania. Przewody tego typu służą do połączenia odbiorników, których odległości zmieniają się w czasie pracy , a z wielu powodów ważne jest, aby przewód nie zwisał luźno, co naraziłoby go na uszkodzenia lub przeszkadzałoby we właściwej pracy.

Zastosowanie niezawodnej konstrukcji QLY-s pozwala użytkować przewód w najbardziej ekstremalnych warunkach. Powłoka poliuretanowa PUR to specjalna, elastyczna mieszanka cechująca się wyjątkową odpornością , która zapobiega działaniu szkodliwych warunków atmosferycznych, niskich i wysokich temperatur, uszkodzeniom mechanicznym, a także zapewnia niewrażliwość na szereg substancji, np. benzyny, olejów, chemikaliów i substancji smarnych.

Q - powłoka poliuretanowa PUR L - linka giętka Y - izolacja polwinitowa S - przewód samochodowy

System EBS

Układ hamulcowy EBS (ang. Electronic Braking System, pol. elektroniczny układ hamulcowy) – zintegrowany system elektronicznie sterowalny, który obejmuje elementy układu zapobiegania blokowaniu kół (ABS) oraz układu zapobiegającego poślizgowi kół (ASR). Zapewnia zdecydowanie krótszy czas reakcji na wciśnięcie pedału hamulca , co bezpośrednio przekłada się na znaczne skrócenie drogi hamowania.

System ten synchronizuje hamowanie całego zestawu ciągnika siodłowego wraz z naczepą, a także pozwala na szybkie rozpoznanie niezgodności w procesie hamowania.

Jego zastosowanie w samochodach ciężarowych z przyczepami i naczepami, a także w autobusach, pozwala na uzyskanie wysokiego wskaźnika bezpieczeństwa poruszania się po nawierzchniach różnego typu. Dane statystyczne wykazują, że wypadki z udziałem pojazdów wyposażonych w układ hamulcowy EBS są rzadziej spotykane, niż przy wykorzystaniu zwykłych układów hamulcowych.

Zastosowanie produktów marki HYBSZ:

przyczepy i przyczepki transportowe lawety naczepy ciągniki siodłowe ciężarówki przyczepy kempingowe kampery maszyny rolnicze autobusy, autokary przemysł motoryzacyjny

Polska produkcja

Prezentowany artykuł został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów , a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do towarów sprowadzanych z Chin, czy Tajwanu.
