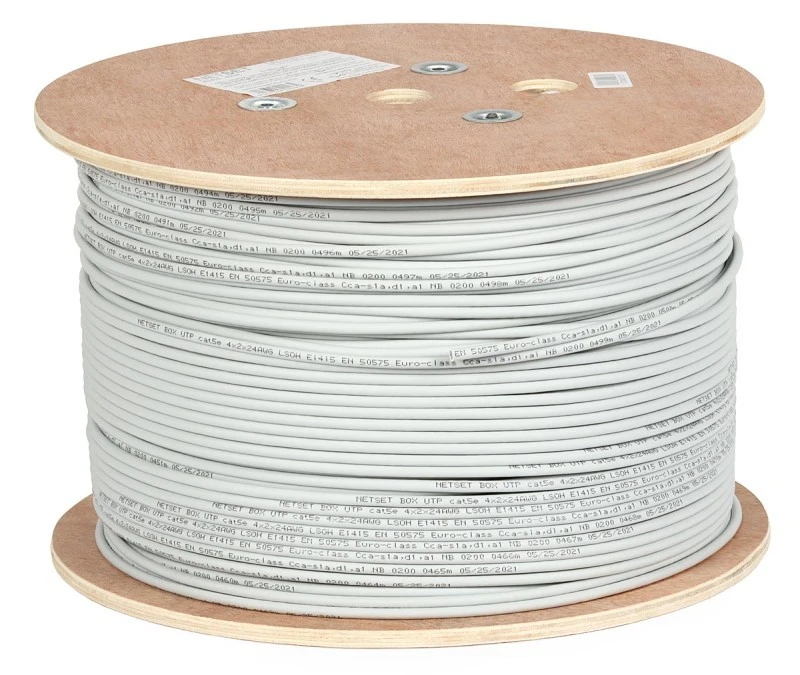

Przewód NETSET U/UTP kategorii 5e Cca s1a,d1,a1 /500m/

Skrętka NETSET BOX U/UTP 5e z dużym zapasem spełnia wymagania stawiane skrętce kategorii 5e.

Przewody marki NETSET są zgodne z dyrektywą CPR oraz spełniają europejską normę EN 50575, która określa wymagania dotyczące właściwości w warunkach działania ognia, metody badań i oceny kabli jako materiałów budowlanych.

Zgodnie z wytycznymi SEP kabel klasy CPR Cca powinien być instalowany poza drogami ewakuacyjnymi w budynkach:

mieszkalnych i zamieszkania zbiorowego wysokich (25 do 55 m) i wysokościowych (ponad 55 m) nad poziomem terenu lub mieszkalne o liczbie kondygnacji nadziemnych ponad 9 do 18 włącznie posiadających pomieszczenia przeznaczone do jednoczesnego przebywania ponad 50 osób niebędących ich stałymi użytkownikami, a nieprzeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się przeznaczonych przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się, takie jak szpitale, żłobki, przedszkola, domy dla osób starszych użyteczności publicznej.

Wymagania stosowania kabli o określonej klasie reakcji na ogień w określonym rodzaju budynku powinny wynikać z analizy ryzyka dokonanej przez projektanta instalacji teletechnicznej lub z innych krajowych dokumentów formalno-prawnych. Dyrektywa CPR nie narzuca krajom członkowskim UE wymagań dla rodzajów budynków i powiązanych z nimi kabli o określonych klasach reakcji na ogień. Według Stowarzysza Elektryków Polskich i wydanej normy N SEP–E 007 w Polsce klasa reakcji na ogień kabli i innych przewodów zainstalowanych w obrębie dróg ewakuacyjnych nie powinna być niższa niż B2ca-s1b, d1, a1. W tym celu należy stosować przewody klasy B2ca - Przewód NETSET U/UTP kategorii 6 B2ca-s1a-d1-a1.

Skrętka NETSET U/UTP kategorii 5e to najwyższej jakości skrętka komputerowa przeznaczona do wykonywania profesjonalnych instalacji w wewnątrz budynków.

Skrętka NETSET jest najnowszą generacja skrętek typu NETSET. Posiada średnice zewnętrzną 5,0 mm, co znacznie ułatwia układanie skrętki w korytkach i rurach. Dobrano specjalne tworzywo izolacji żył, ułatwiające nakładanie złącz RJ-45.

Cechy wyróżniające skrętki NETSET BOX U/UTP PE kategorii 5e:

najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją, klasa palności Cca s1a,d1,a1 przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu, znacznik metrowy, żyły jednodrutowe miedziane o średnicy Ø 0,49 mm, izolacja żył wykonana z HDPE, izolacyjnego, barwionego w masie, średnica żył: Ø 0,87 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski, powłoka kabla wykonana z materiału spełniającego LSZH , średnica zewnętrzna Ø 5,4 mm, błąd w metrażu nadruku max. 0,5%

Skrętka NETSET U/UTP kategorii 5e została wyprodukowana zgodnie z normami: EN50575:2014, EN60332-1-2:2004, EN50399:2011, EN60754-2:2014, EN 13501-6:2014.

Przewód objęty jest 15 letnią gwarancją.

Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.

Skrętka NETSET BOX U/UTP kategorii 5e przeznaczona jest do pracy w otoczeniu o temperaturze od -20 oC do +70 oC. Temperatura układania - nie niższa niż 0 oC i nie wyższa niż +50 oC. Promień zginania nie powinien być mniejszy niż 8 krotna średnica zewnętrzna.

Dane Techniczne

Nazwa NETSET U/UTP kat.5e Kod towaru Rodzaj towaru Skrętka komputerowa Marka NETSET Zastosowanie wewnętrzny Kategoria 5e Długość przewodu m 500 Klasa CPR Cca s1a,d1,a1 Właściwości fizyczne Żyła materiał miedź średnica mm 0,49 Izolacja żyły materiał HDPE średnica mm 0,87 Pary żył średnica mm - kolory biało-zielony/zielony biało-pomarańczowy/pomarańczowy biało-brązowy/brązowy biało-niebieski/niebieski Ekran pary żył materiał - średnica mm - Ekran przewodu materiał - średnica mm - Płaszcz materiał LSZH średnica mm 5,4 grubość mm 0,7 kolor jasno szary Żelowany Nie Rip-cord Tak Separator Nie Błąd w metrażu nadruku % Własności elektryczne Impedancja 100 Prędkość propagacji NVP % 69 Rozrzut opóźnienia ns/100m Asymetria pojemności względem ziemi pF/100m - Rezystancja DC /100m 9,38 Asymetria rezystancji % 5 Własności mechniczne Temperatura pracy °C -20...70 Temperatura układania °C 0...50 Min. promień gięcia dla instalacji wewnętrznych średnica kabla >8 Pakowanie Karton wymiary cm - Szpula średnica mm - szerokość mm - średnica otworu wewnątrz szpuli mm -

Wyniki testów skrętki

Return Loss (tłumienność odbicia)

Częstotliwość [MHz] Wynik (min.) [dB] 1 20,0 4 23,0 8 24,5 10 25,0 16 25,0 20 25,0 25 24,3 31,25 23,6 62,5 21,5 100 20,1

Tłumienie

Częstotliwość [MHz] Wynik (min.) [dB] 1 2,0 4 4,1 8 5,8 10 6,5 16 8,2 20 9,3 25 10,4 31,25 11,7 62,5 17 100 22

NEXT (przesłuch zbliżny)

Częstotliwość [MHz] Wynik (min.) [dB] 1 65,3 4 56,3 8 51,8 10 50,3 16 47,2 20 45,8 25 44,3 31,25 42,9 62,5 38,4 100 35,3

PSNEXT (Sumaryczny przesłuch zbliżny)

Częstotliwość [MHz] Wynik (min.) [dB] 1 62,3 4 53,3 8 48,8 10 47,3 16 44,4 20 42,8 25 41,3 31,25 39,9 62,5 35,4 100 32,3

ELFEXT

Częstotliwość [MHz] Wynik (min.) [dB] 1 63,8 4 51,8 8 45,7 10 43,8 16 39,7 20 37,8 25 35,8 31,25 33,9 62,5 27,9 100 23,8

PSELFEXT (Sumaryczny przesłuch zdalny)

Częstotliwość [MHz] Wynik (min.) [dB] 1 60,8 4 48,8 8 42,7 10 40,8 16 36,7 20 34,8 25 32,8 31,25 30,9 62,5 24,9 100 20,8
