Przekaźnik 1P 10A 24V DC 40.31.9.024.0000

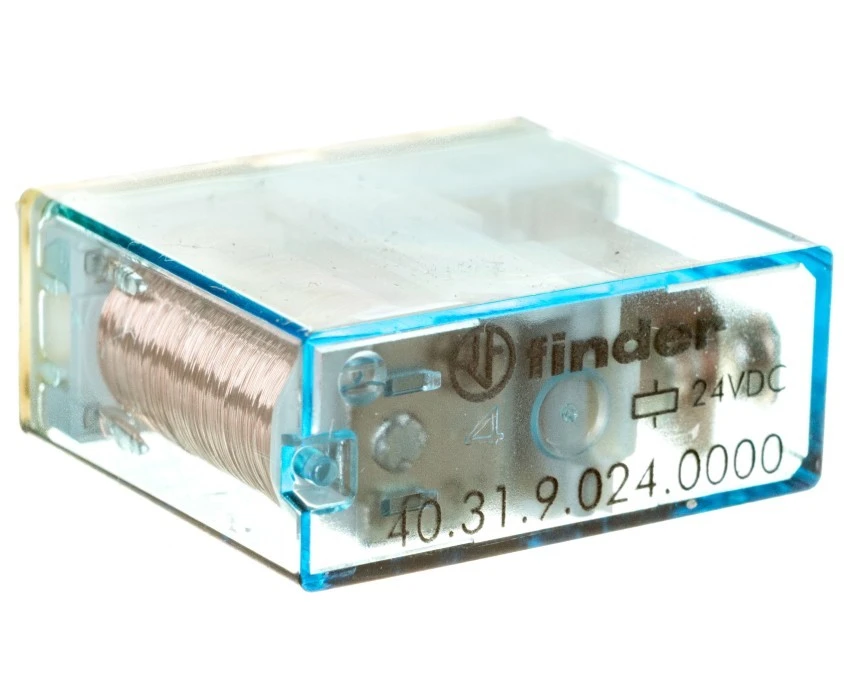

Przekaźnik 1P 10A 24V DC 40.31.9.024.0000 Przekaźnik monostabilny 1P 10A 24V DC typ 40.31.9.024.0000 przeznaczony do montażu na płytkach PCB; stosowany jako element przełączający w układach automatyki, sterowania i systemach zasilania niskonapięciowego. Cechy techniczne

Znamionowy prąd styków: 10 A (przekaźnik 1-polowy, 1P). Znamionowe napięcie cewki: 24 V DC; zakres napięć pracy cewki: 17,5–36 V DC. Tryb przełączania: monostabilny (normalnie rozwarte/zamknięte zależnie od wersji konstrukcyjnej). Rodzaj styku: podwójny wewnętrzny układ styku przy jednym biegunie; liczba styków przełącznych: 1. Połączenie elektryczne: pinowe do montażu na PCB (zacisk PCB) — kompatybilne z gniazdami i akcesoriami montażowymi serii 40. Wymiary: szerokość 29 mm, wysokość 25 mm, głębokość 12,4 mm — kompaktowa obudowa do zabudowy na płytce. Odległość między cewką a zestykami: 8 mm; wytrzymałość izolacji dielektrycznej: 6 kV (przerwa izolacyjna i odporność na przebicie). Opcje materiałowe styków: dostępne wersje bez kadmu; konstrukcja zapewnia typowe parametry mocy łączeniowej i trwałości cyklicznej dla serii 40. Stopień ochrony/obudowa: wersje serii obejmują konstrukcje RT II (szczelna) oraz RT III (odporna na mycie) — możliwość doboru pod środowisko pracy.

Zastosowanie

Sterowniki przemysłowe i moduły I/O wymagające przełączeń o natężeniu do 10 A. Układy automatyki budynkowej, HVAC i systemy kontroli dostępu. Aparatura pomiarowa i urządzenia testujące montowane na PCB. Zastosowania w elektronice zasilania niskonapięciowego: przekaźniki sterujące obciążeniami DC i małymi obciążeniami AC. Kompatybilny z gniazdami i akcesoriami serii 40: montaż na PCB, integracja z modułami sygnalizacyjnymi i ochronnymi.
