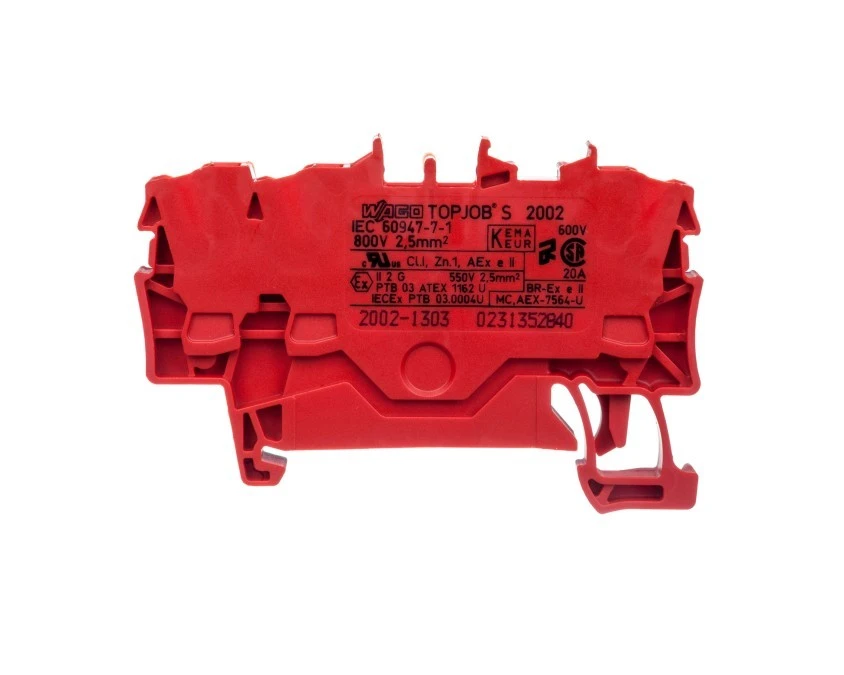

Złączka szynowa 3-przewodowa 2,5mm2 czerwona TOPJOBS 2002-1303

Złączka szynowa 3-przewodowa 2,5mm2 czerwona TOPJOBS 2002-1303 Trójprzewodowa złączka przelotowa TOPJOBS 2002-1303 przeznaczona do montażu na szynie DIN 35 mm. Stosowana jako połączenie przewodów w rozdzielnicach, szafach sterowniczych oraz instalacjach przeciwwybuchowych Ex e II. Cechy techniczne

Napięcie znamionowe: 800 V; dla aplikacji Ex e II dopuszczalne napięcie do 550 V. Prąd znamionowy: 24 A (z możliwością pracy do 32 A); w aplikacjach Ex e II dopuszczalny prąd 22 A. Rodzaj połączenia: zacisk sprężynowy, pozycja przyłączenia od góry. Obsługiwane przekroje przewodów: 0,25–2,5 mm2 (przewód jednodrutowy i linkowy bez tulejek). Liczba poziomów: 1; liczba zacisków na poziom: 2; wewnętrzne piętra niezmostkowane. Materiał izolacyjny: poliamid 66 / tworzywo termoplastyczne odporne na ogień. Wymiary: szerokość/rastr 5,2 mm, wysokość 32,9 mm (przy najniższym montażu), długość/głębokość 59,2 mm. Montaż: szyna montażowa DIN 35 mm; wymagana płytka zamykająca. Kolor: czerwony; wersja przeciwwybuchowa: EEx e (przeznaczona do stref Ex e II).

Zastosowanie produktu

Połączenia przelotowe przewodów w rozdzielnicach i szafach sterowniczych. Instalacje przemysłowe w strefach Ex e II (dla napięć do 550 V i prądów do 22 A zgodnie z przeznaczeniem). Połączenia sygnałowe i zasilające dla przewodów 0,25–2,5 mm2 (solid i linka bez tulejek). Montaż na szynach DIN 35 mm w aplikacjach automatyki, sterowania i dystrybucji energii.
