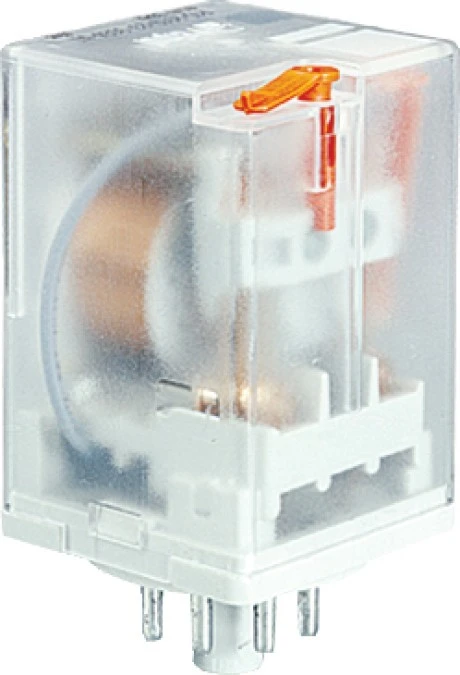

Przekaźnik przemysłowy 2P 10A 120V AC dioda LED+ warystor, do gniazd wtykowych R15-2012-23-5120-WTLV 804592

Przekaźnik przemysłowy 2P 10A 120V AC dioda LED+ warystor, do gniazd wtykowych R15-2012-23-5120-WTLV 804592 Przekaźnik przemysłowy typu 2P przeznaczony do montażu w gniazdach wtykowych R15-2012-23-5120-WTLV, stosowany do przełączania obwodów sterowniczych i wykonawczych w instalacjach przemysłowych; wyposażony w diodę LED sygnalizującą stan oraz warystor chroniący obwód sterowania przed przepięciami. Cechy techniczne

Konfiguracja: 2 styki przełączne (dwa obwody, pojedynczy styk na każdy obwód) Znamionowy prąd obciążenia: 10 A Znamionowe napięcie sterowania: 120 V AC (50/60 Hz); zakres pracy 96–132 V AC Rodzaj napięcia sterowania: AC Napęd: spolaryzowany, tryb przełączania bistabilny Elementy dodatkowe: dioda LED do sygnalizacji stanu, warystor do tłumienia przepięć Połączenie elektryczne: połączenie wtykowe (zgodne z gniazdem R15-2012-23-5120-WTLV) Wymiary (S × W × G): 35 × 54,4 × 35 mm Stopień ochrony: IP40 Typ styku: pojedynczy, liczba styków przełącznych: 2

Zastosowanie i sposób użycia

Sterowanie obwodami wykonawczymi i logicznymi w rozdzielnicach i panelach sterowniczych — montaż w gniazdach wtykowych R15-2012-23-5120-WTLV. Automatyka maszynowa: załączanie/wyłączanie obciążeń do 10 A, realizacja funkcji bistabilnych w układach pamięciowych i przełączających. Zastosowania z przepięciami impulsowymi — warystor ogranicza udary na cewce sterującej, dioda LED umożliwia szybką diagnostykę stanu przekaźnika. Modernizacje i wymiany przekaźników w instalacjach retrofittingowych z użyciem kompatybilnego gniazda wtykowego. Wskazówki bezpieczeństwa: montaż i podłączenie wyłącznie przez wykwalifikowany personel; eksploatacja zgodnie ze specyfikacją napięciową (96–132 V AC); unikać przekraczania znamionowych parametrów; nie modyfikować mechanicznie ani elektrycznie urządzenia; przeprowadzać okresowe kontrole i instalować dodatkowe zabezpieczenia (podwójny system ochrony) tam, gdzie awaria może spowodować poważne skutki.
