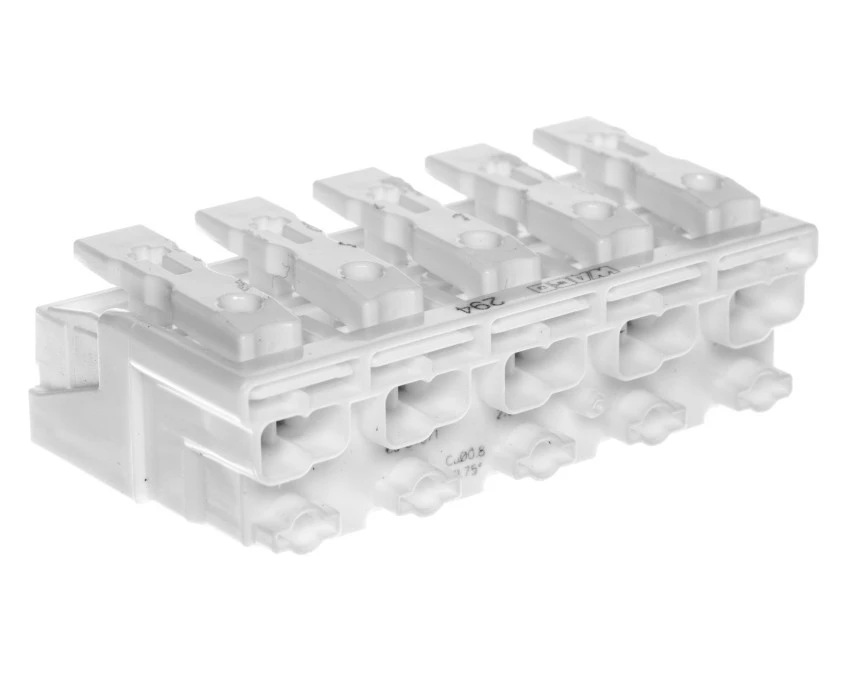

Złączka zasilająca 5-biegunowa bez stopek bez styku PE 294-4005

Złączka zasilająca 5-biegunowa bez stopek bez styku PE 294-4005 Złączka zasilająca 5-biegunowa 294-4005 przeznaczona do wykonywania połączeń zasilających w modułach oświetleniowych i urządzeniach instalacyjnych. Konstrukcja bez stopek i bez styku PE umożliwia boczne podłączenie przewodów w przestrzeniach o ograniczonej wysokości. Cechy techniczne

Konfiguracja: 5-biegunowa (bez styku ochronnego PE). Liczba poziomów: 5; liczba zacisków na poziom: 2; wnętrze niezmostkowane. Rodzaj połączenia: zacisk sprężynowy oraz wtykowe samozaciskowe; pozycja połączenia boczna. Prąd znamionowy In: 24 A. Zakres przekrojów przewodów: przewód jednodrutowy 0,5–2,5 mm?; przewód linkowy z końcówką tulejkową 0,5–1,5 mm?; przewód linkowy bez tulejki 0,5–2,5 mm?; przewód wielożyłowy 0,5–2,5 mm?. Wymiary montażowe: długość 27,3 mm; szerokość / raster 50 mm; wysokość przy najniższym sposobie montażu 17 mm. Temperatura pracy do 125 °C. Materiał izolacyjny: typ niestandardowy; klasa palności zgodna z UL94 V2. Wymagana płytka zamykająca: nie; gniazdo testowe: brak. Sposób montażu: inne (kompaktowa konstrukcja bez stopek).

Zastosowanie produktu

Połączenia zasilające w oprawach oświetleniowych, modułach LED i sterownikach. Montaż w listwach przyłączeniowych i rozdzielnicach tam, gdzie wymagane jest boczne podłączenie przewodów i niski profil zabudowy. Aplikacje elektryczne wymagające szybkiego montażu zacisków sprężynowych dla przewodów jedno- i wielożyłowych, z lub bez tulejek. Systemy instalacyjne o ograniczonej przestrzeni montażowej oraz prefabrykowane moduły przemysłowe i instalacyjne.
