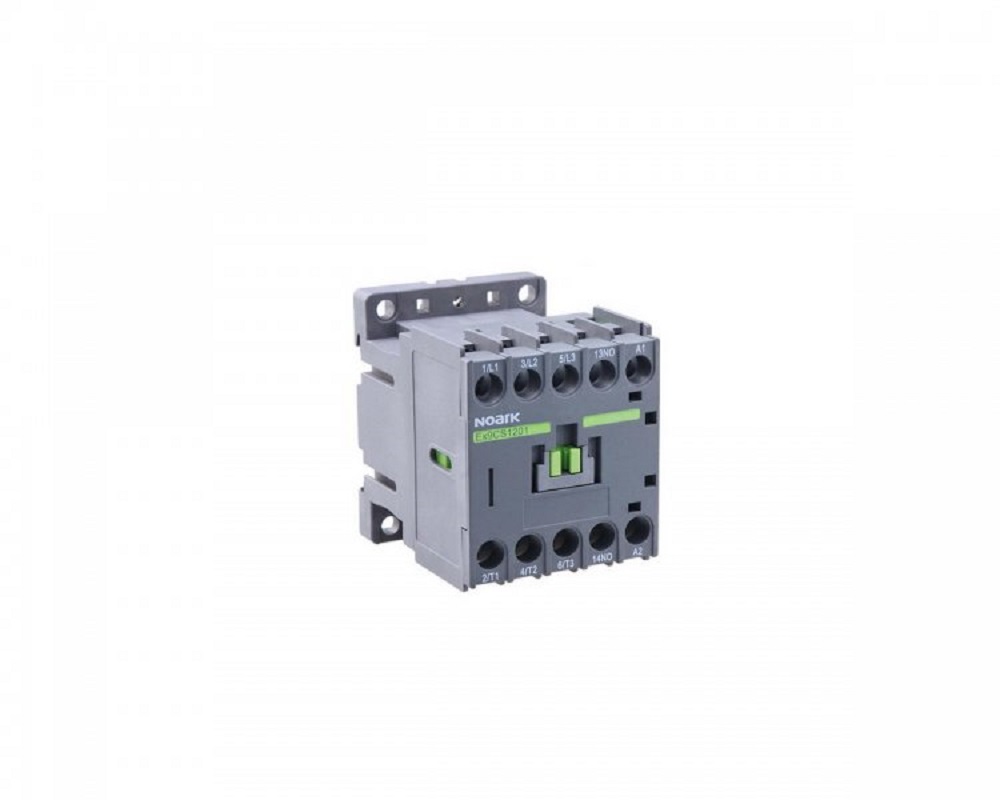

Stycznik miniaturowy 3-biegunowy Ex9CS12 10 3P 230V 101068

Styczniki miniaturowe serii Ex9CS cechują się doskonałymi parametrami elektrycznymi zawartymi w bardzo kompaktowej formie.

Styczniki te przeznaczone są zarówno do aplikacji domowych, jak i przemysłowych.

Wysoka wartość prądu o wartości 20A dla kategorii użytkowania AC-1 pozwala na załączanie większości odbiorników rezystancyjnych spotykanych w instalacjach domowych.

Z uwagi na swoje kompaktowe rozmiary styczniki serii Ex9CS można stosować w gabarytowo ograniczonych obudowach.

Styczniki miniaturowe oferowane są w wersjach 3 i 4 biegunowych.

Istnieje również 4 biegunowa wersja w konfiguracji styków głównych: 2 normalnie otwarte oraz 2 normalnie zamknięte (4P/22)

- Styczniki miniaturowe

- Zgodne z IEC / EN 60947-4-1

- 3 oraz 4 bieguny

- Prąd znamionowy dla AC-3 6, 9 oraz 12 Adla 400 V

- Napięcie sterujące cewki 24 — 415 V AC

- Warunkowy znamionowy prąd zwarciowy Iq 50 kA

- Do zastosowań domowych, jak i przemysłowych

- Montaż na standardowej szynie TS-35 mm lub na płycie montażowej

DANE TECHNICZNE

Typ: Ex9CS12 10 3P 230V

Nr artykułu: 101068

Napięcie cewki: 230 V AC

Prąd znamionowy: 12 A

Wielkość mechaniczna: S12

Liczba biegunów: 3

Styki pomocnicze: 1 NO

Napięcie znamionowe łączeniowe: 690 V AC

Częstotliwość: 50/60 Hz

Szerokość: 45 mm

Wysokość: 59 mm z uchwytem na listwę)

Głębokość: 58 mm (bez styków pom. przednich)

Waga: 0.18 kg

Montaż: Na standardowej szynie TS-35 mm lub na płycie montażowej

Stopień ochrony: IP20

Zaciski: windowe

Przekrój zacisków przyłączeniowych: 1 - 2.5 mm2

Moment dociskowy śrub zaciskowych: 0.7 — 0.8 Nm

Temperatura otoczenia: -20 — +60 °C

Miniaturowa wersja styczników

Montaż na standardowej szynie TS-35 mm lub na płycie montażowej

Możliwość dołączenia styków pomocniczych przednich AX41

Mogą być łączone z przekaźnikami przeciążeniowymi Ex9R12

AKCESORIA DODATKOWE

Styki pomocnicze AX41

Przekaźnik przeciążeniowy Ex9R12

Surge suppressor block CCU41

Mechanical interlock MIT4
