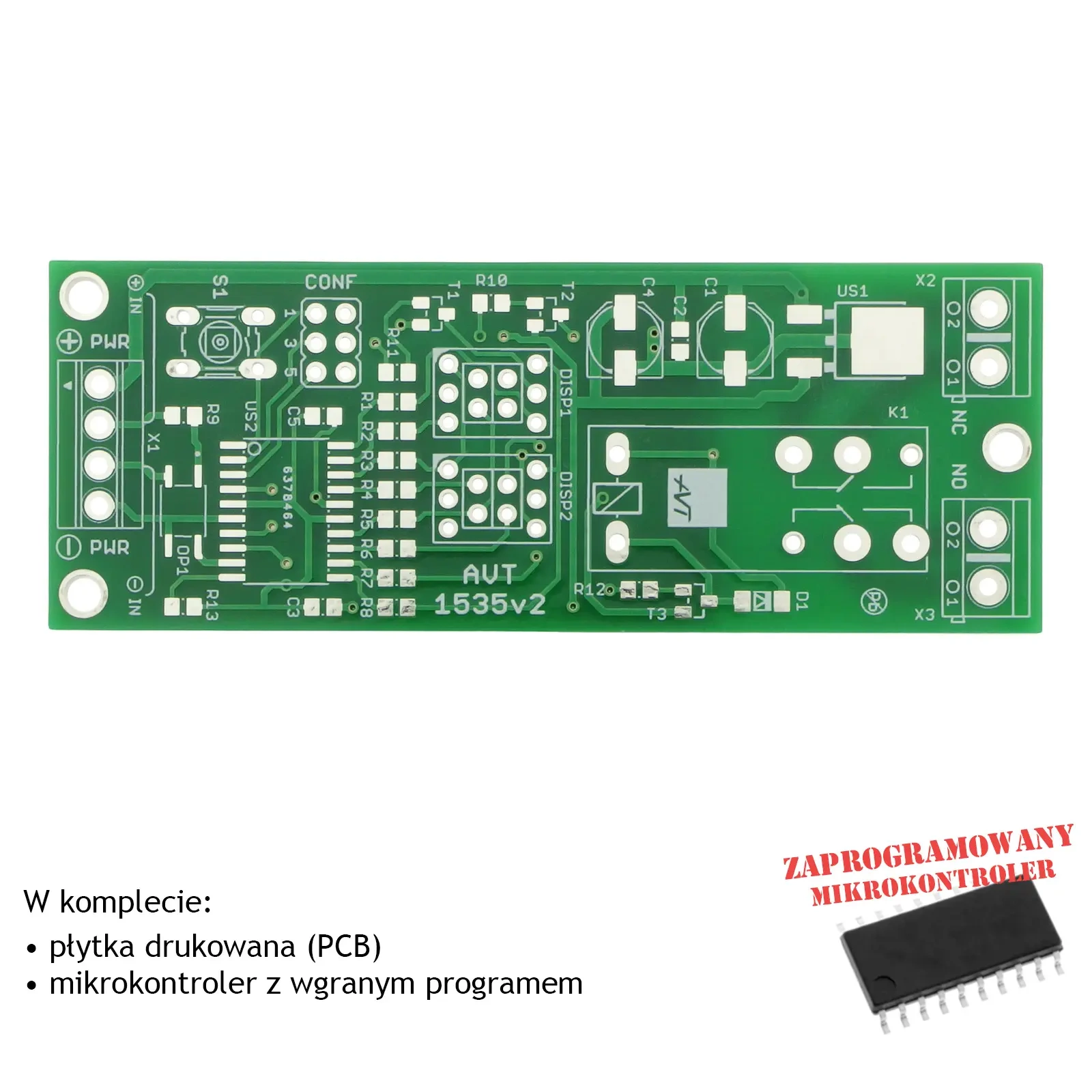

Przekaźnik czasowy sekundowy, PCB i mikroprocesor do projektu AVT1535/1

: Dokumentacja

Układ jest przekaźnikowym, Czasowym modułem wykonawczym wyposażonym w kilka praktycznych funkcji: cztery tryby pracy, zakres nastawy czasu 1…99 s, wyjścia NO i NC, wejście sterujące z separacją galwaniczną, wyświetlacz LED - dwie cyfry. Wybrane parametry:

* wyświetlacz LED 7 segmentowy 0,28'' 7mm

* 4 tryby pracy:

* odliczanie czasu załączane poziomem

* odliczanie po zaniku poziomu

* praca jako przerzutnik T (zmiana stanu wyjścia na przeciwny)

* stan wyjścia jest równy stanowi wejścia

* nastawa czasu z zakresu 1...99 sekund z krokiem co 1 sekundę

* wejście sterujące z optoizolacją

* układ wyjściowy: przekaźnik 8A - styki NC/NO

* zasilanie 8...12VDC

* wymiary płytki: 32x86mm

Projekt AVT 1535/1 EP 08/09

Dodatkowe uwagi: Zestaw występuje w dwóch wersjach: AVT1535/1 - sekundowa i AVT1535/2 - minutowa
