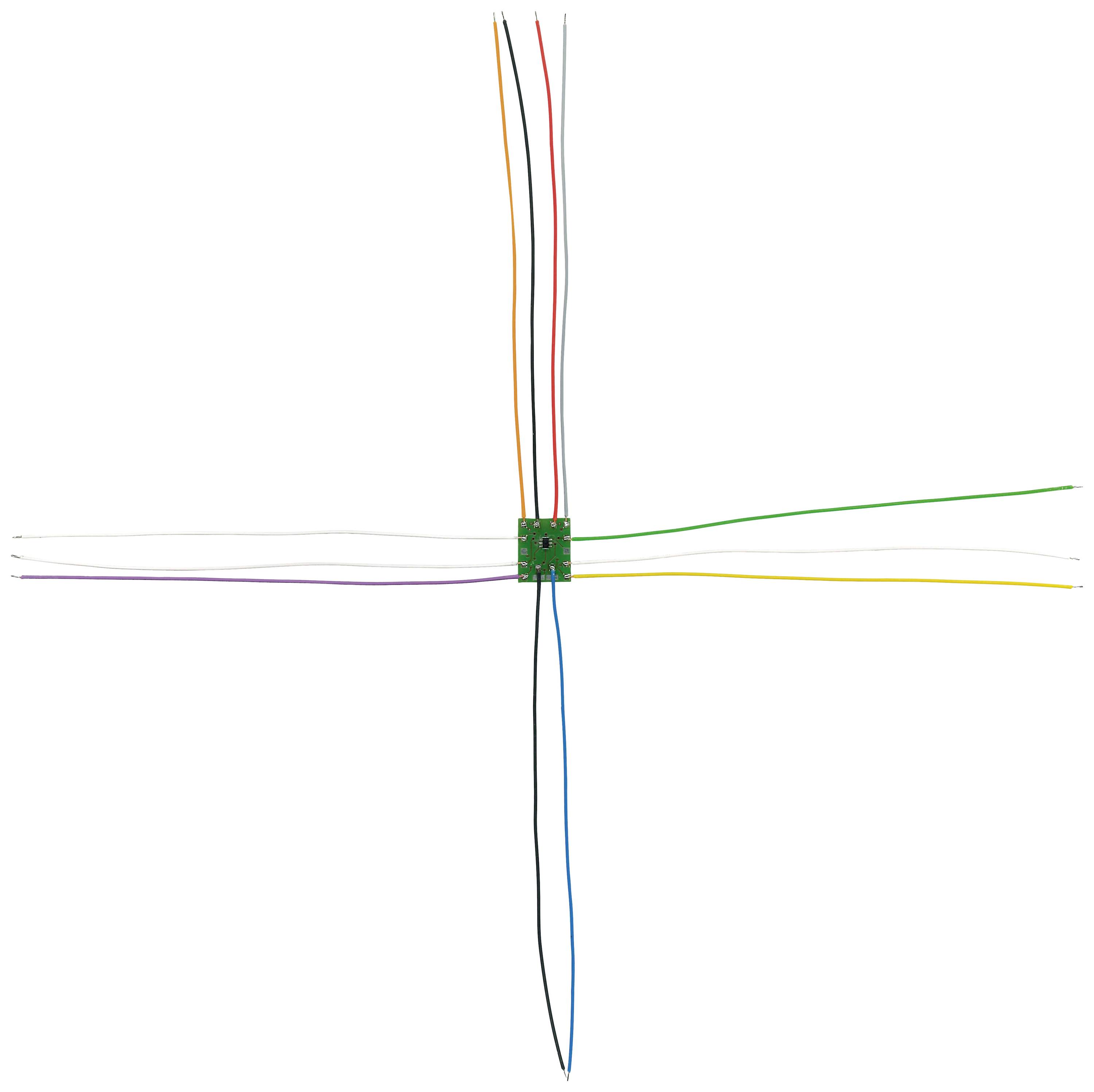

Adapter Next18 TAMS Elektronik 70-01051-01-C Next18-Adapter

Wszystkie połączenia interfejsu Next18 znajdują się na polach lutowniczych.

Połączenia wyjść funkcyjnych:
Zastosowanie złączy zależy od dekodera, z którym adapter jest łączony.
Z dekoderem Next18 bez zewnętrznego modułu SUSI: 8 wyjść przełączających (wzmocnione F0f i F0r, wzmocnione AUX1 i AUX2, AUX3 i AUX4 wzmocnione lub niewzmocnione, AUX5 i AUX6 niewzmocnione)
Z dekoderem Next18 z zewnętrznym modułem SUSI: 6 wyjść przełączających (wzmacniane F0f i F0r, wzmacniane AUX1 i AUX2, AUX5 i AUX6 niewzmacniane)
Z dekoderem Next18-S: 6 wyjść przełączających (wzmocnione F0f i F0r, wzmocnione AUX1 i AUX2, AUX3 i AUX4 ze wzmocnieniem lub bez wzmocnienia).

Podłączenie pomocniczych kondensatorów elektrolitycznych (GND, U+). Użyj opcjonalnie dla:
Zewnętrzny kondensator pomocniczy (pojemność 100 do 470 µF, wytrzymałość dielektryczna min. 25 V) lub
Zewnętrzny obwód buforowy zgodny z RCN-530 (przełączany do masy)

Interfejs SUSI:
Według wersji RCN-600 Classic (do 1000 mA)
Ze względu na przestrzeń interfejs SUSI nie jest wyposażony w złącze pinowe umożliwiające podłączenie złącza kablowego. Przewody przyłączeniowe modułu SUSI należy przylutować bezpośrednio do pól lutowniczych.
