Sztuczne obciążenie w.cz. o impedancji 50 Ohm - PCB do projektu AVT 3210

: Dokumentacja Opis projektu: Sztuczne obciążenie zmiennoprądowe w.cz. o dopuszczalnej mocy strat rzędu 5...10 W (QRP), przeznaczone do pracy w pasmie KF. Oto projekt przyrządu, tzw. "sztucznego obciążenia" (dummy load) zmiennoprądowego. Przyrząd przeznaczony jest przede wszystkim do pracy z wysokimi częstotliwościami radiowymi (w.cz.) z przedziału co najmniej od 100 kHz do 30 MHz. Jest to urządzenie absolutnie niezbędne w warsztacie każdego radioamatora – konstruktora. Jego główne przeznaczenie to pełnienie funkcji wzorcowego obciążenia wyjścia wzmacniacza mocy w.cz. o dopasowanej rezystancji Rload=50om. Takie obciążenie jest niezwykle przydatne w trakcie wszelkich prób technicznych oraz napraw, regulacji, a także strojenia wzmacniaczy, bowiem rzeczywiste obciążenie antenowe może nie być akurat dostępne lub – co jeszcze bardziej prawdopodobne – nie mieć odpowiednio stabilnych i neutralnych parametrów (jak np. stała i rzeczywista, dopasowana impedancja, równa dokładnie 50om) w całym wymaganym pasmie oddziaływania testowanego źródła energii w.cz. Wybrane parametry:

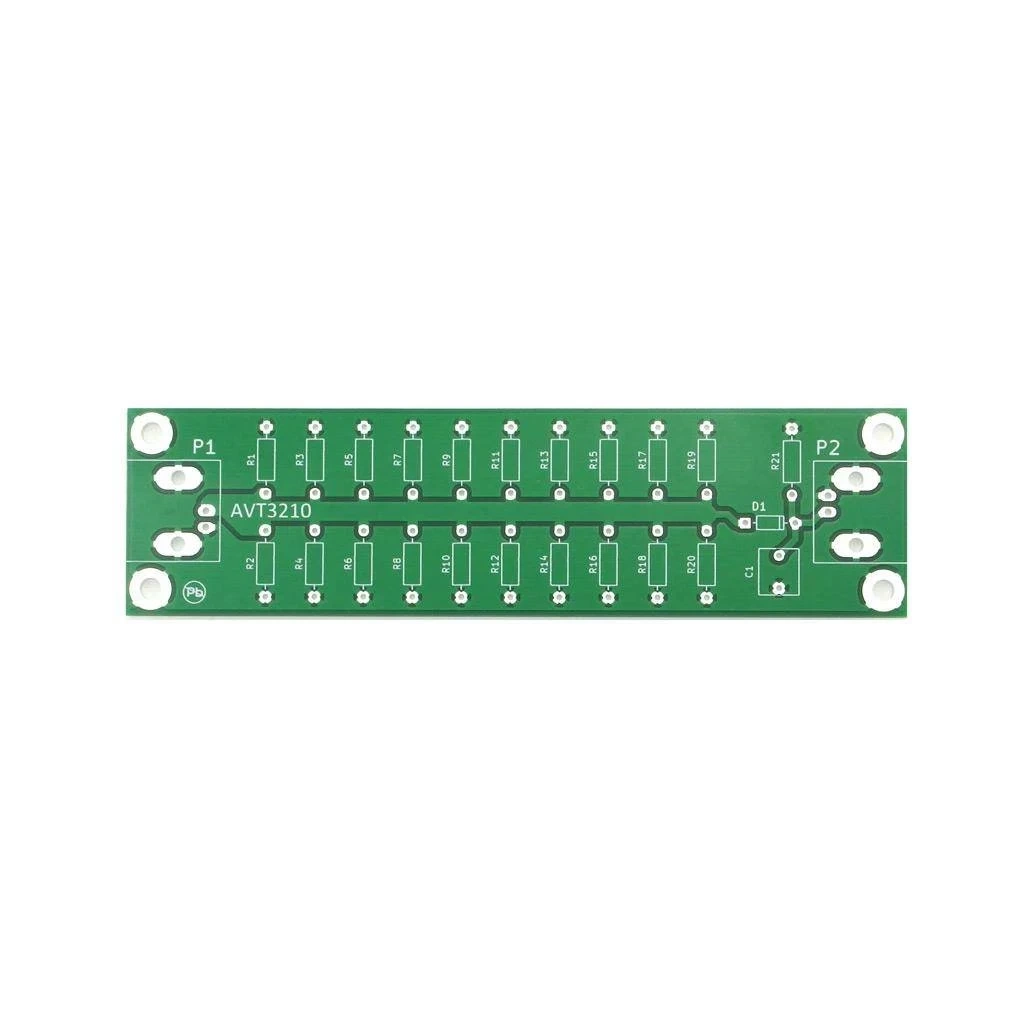

* przeznaczone do pracy z częstotliwościami od 100 kHz do 30 MHz, * impedancja równa dokładnie 50 om w całym pasmie, * dopuszczalna ciągła moc strat 5 W (przez krótki czas do 10 W), * wyposażony w prosty detektor szczytowy * wymiary płytki: 120x32mm Dodając ten produkt do koszyka kupujesz tylko płytkę drukowaną PCB do projektu AVT3210 Projekt AVT 3210 EP 11/19
