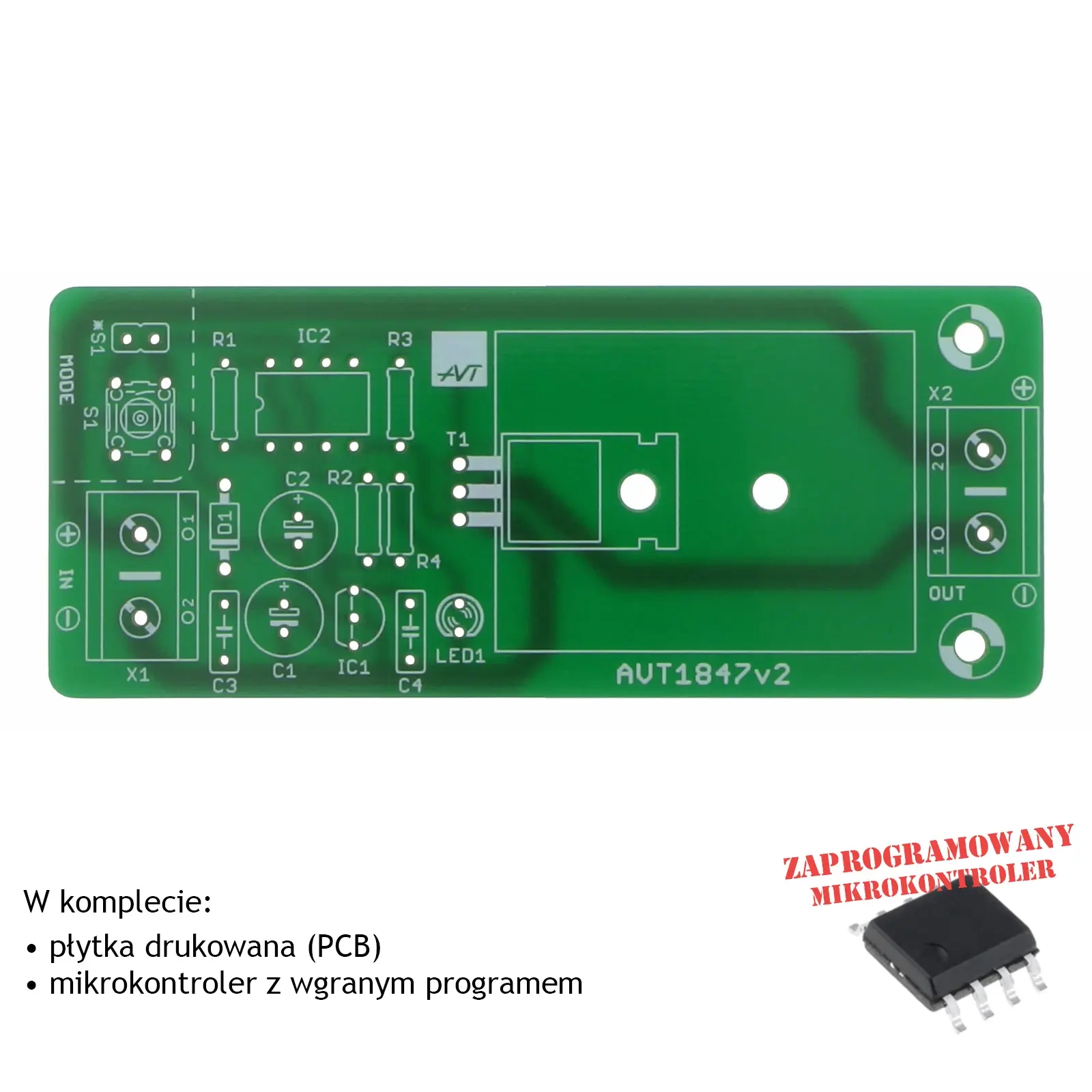

Sterownik taśm LED - 10 efektów świetlnych - PCB i mikroprocesor do projektu AVT 1847

AVT1847 – Sterownik taśm LED z 10 efektami świetlnymi (zestaw DIY do samodzielnego montażu) : Dokumentacja Poziom trudności montażu 1 / 5

Opis Świąteczny klimat w domu, na choince lub w dekoracjach okiennych można stworzyć naprawdę łatwo – zwłaszcza gdy w rolę reżysera światła wcieli się sterownik taśm LED AVT1847. To bardzo prosty w montażu zestaw DIY (poziom trudności 1/5), który pozwala uzyskać aż 10 efektów świetlnych, od statycznych po dynamiczne rozbłyski i płynne przejścia. Układ pracuje z jednokolorowymi taśmami LED 12 V, a sterowanie efektami odbywa się za pomocą wbudowanego przycisku. Sterownik zapamiętuje ostatnio wybrany program, dzięki czemu po ponownym włączeniu zasilania wraca do poprzednich ustawień – idealnie sprawdza się w dekoracjach sezonowych, które pracują cyklicznie. Niewielka płytka (90×38 mm) mieści tranzystor mocy IRL3705 wraz z radiatorem oraz mikroprocesor ATtiny25 odpowiedzialny za modulację PWM. Dzięki temu cały moduł bez problemu obsługuje obciążenie do 5 A (60 W). To doskonały zestaw dla początkujących elektroników. Światła LED to nie tylko efektowna dekoracja – to przede wszystkim technika gry światłem. Sygnał wyjściowy sterownika AVT1847 zawiera modulację PWM (Pulse Width Modulation). W dużym uproszczeniu polega ona na bardzo szybkim włączaniu i wyłączaniu zasilania, co daje wrażenie płynnej regulacji jasności. Zmieniając tzw. współczynnik wypełnienia PWM, mikrokontroler ATtiny25 kontroluje natężenie światła oraz generuje efekty takie jak:

* płynne ściemnianie i rozjaśnianie

* migotanie

* efekty „oddechu”

* przejścia 0–100% i 50–100%

Dzięki temu nawet zwykła jednokolorowa taśma LED może stworzyć dynamiczną i świąteczną iluminację.

Specyfikacja techniczna

* 10 programów świetlnych: statycznych i dynamicznych

* Sterowanie: wbudowany przycisk z mozliwością jego oddalenia od płytki sterownika

* Pamięć ostatnio wybranego efektu: EEPROM mikroprocesora

* Maksymalny prąd obciążenia: 5 A (60 W)

* Zasilanie: 12 V DC

* Mikrokontroler: ATtiny25

* Zabezpieczenie przed odwrotną polaryzacją: dioda prostownicza

* Metoda sterowania jasnością: PWM

* Tranzystor mocy: IRL3705 + radiator

* Sygnalizacja zasilania: dioda LED

* Wymiary płytki PCB: 90 × 38 mm

Projekt AVT 1847 EP 02/15

Zdjęcie zlutowanego zestawu

×
