Wyłącznik 2500A, 3P, 85 kA, stacjonarny, OCR, EPL-25 3H BF/M2C2S2/PR-LP, 004695722

Niezawodne i sprawdzone wyłaczniki powietrzne EPL/EPH

Wyłącznik powietrzny serii EPL/EPH posiada wysoką zdolność zwarciową i wysoce funkcjonalne zabezpieczenie OCR, dzięki czemu możliwe są różne zastosowania przez klientów w budynkach przemysłowych, centrach komputerowych, przemyśle i innych. Wszystkie modele zostały zaprojektowane ze 100% obciążalnością toru neutralnego (N), sprzęt jest skutecznie zabezpieczany przed niepożądanymi zjawiskami, takimi jak wyższe harmoniczne i inne. Oprócz podstawowych funkcji zabezpieczających, OCR posiada dodatkowe funkcje monitorowania zasilania, takie jak monitorowanie temperatury, rejestrowanie i przechowywanie błędów itp., umożliwiając stabilne zasilanie. Standardowa konfiguruacja wyłacznika zawiera akcesoria: napęd silnikowy; cewkę zamykającą; wyzwalacz wzrostowy; styki pomocznicze 5xNO, 5xNC; blokadę przycisków; zaciski przyłączeniowe oraz licznik cykli łączeniowych.

Parametry techniczne

Numer katalogowy: Indywidualny numer indentyfikacyjny nadany przez producenta. 004695722

Symbol artykułu: Typ produktu określony przez producenta. EPL-25 3H BF/M2C2S2/PR-LP

Nazwa klasy: Wyłączniki powietrzne są stosowane do łączenia obwodów oraz zabezpieczania kabli i przewodów zasilających, silników oraz aparatury elektrycznej przed skutkami przeciążeń i zwarć. wyłącznik powietrzny

Ilość biegunów: Wersja wykonania danego wyłącznika powietrznego: trój- i czterobiegunowe. 3

Prąd znamionowy [A]: Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza. 2500

Napięcie znamionowe AC [V]: Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania. 690

Typ wyzwalacza: Oprócz podstawowych funkcji zabezpieczających, OCR posiada dodatkowe funkcje monitorowania zasilania, takie jak monitorowanie temperatury, rejestrowanie i przechowywanie błędów itp., umożliwiając stabilne zasilanie. OCR

Częstotliwość znamionowa [Hz]: Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat. 50/60

Znamionowe napięcie izolacji [V]: 1000

Napięcie U imp [kV]: Wartość szczytowa udaru napięciowego o określonym kształcie i biegunowości, który aparat elektryczny jest w stanie wytrzymać bez uszkodzenia w określonych warunkach probierczych, do której się odnoszą wartości odstępów izolacyjnych. 12

I cu /I cs przy 415V [kA]: Znamionowa zwarciowa zdolność wyłączania 85/85

Nastawa termiczna: 0,4-1

Nastawa magnetyczna: 1-15

Sposób montażu: stacjonarny

Waga [kg]: 51

Wysokość [mm]: Wysokość zewnętrzna obudowy podana w milimetrach. 404,4

Szerokość [mm]: Szerokość zewnętrzna obudowy podana w milimetrach. 408,4

Głębokość [mm]: Głębokość zewnętrzna obudowy podana w milimetrach. 298,5

Normy: Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany. PN-EN 60947-1, PN-EN 60947-2

Funkcja: Powietrzny wyłącznik mocy, ACB (ang. air circuit breaker) ACB

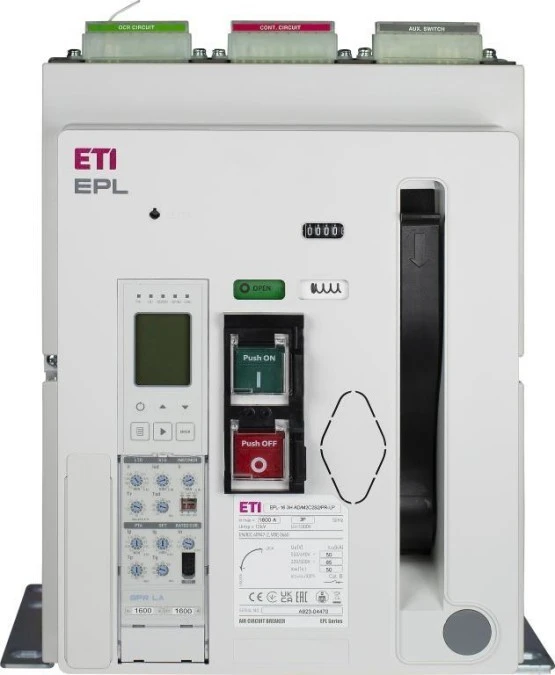

Zdjęcie produktu

Zalety produktu

Dostępne w wersji wysuwnej i stacjonarnej. Możliwość zastosowania blokady mechanicznej do 3 aparatów zarówno w wersjach wysuwnych jak i stacjonarnych. Uniwersalne położenie zacisków przyłączeniowych. Mogą być w pozycji pionowej lub poziomej. Licznik cykli w standardowym wykonaniu. Niezawodny mechanizm wysuwu zintegrowany z aparatem. Uniwersalna korba w komplecie. Standardowa konfiguracja wyłącznika zawiera: napęd silnikowy; cewkę zamykającą; wyzwalacz wzrostowy; styki pomocznicze 5xNO, 5xNC; blokadę przycisków i zaciski przyłączeniowe. Wyzwalacze wzrostowe i podnapięciowe do różnych napięć. Łatwa wymiana. Typy wielkości prądowych: - EPL: A od 630 A do 1600 A; B od 2000 A do 3200 A - EPH: A od 630 A do 2000 A; B od 630 A do 4000 A; C od 3200 A do 5000 A; D od 4000 A do 6300 A Dostępne wyłączniki jak i rozłączniki. Dostępne wykonania 3P i 4P.

Budowa zewnętrzna/wewnętrzna.

Różne akcesoria - moduł główny wyłącznika, kaseta wysuwna.

Wygodny sposób wysuwania.
