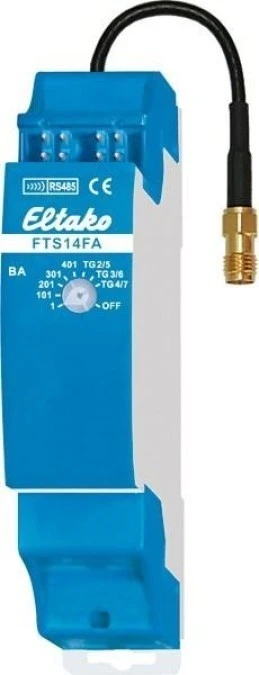

Eltako FTS14FA - Moduł wyjściowy radiowy - FTS14FA

Moduł wyjściowy radiowy do systemów FTS14 z FTS14EM i/lub FTS14TG. Straty w trybie czuwania wynoszą tylko 0,5 W. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35. 1 jednostka podziału = 18 mm szerokości, 58 mm głębokości. Podłączenie do magistrali ELTAKO-RS485. Okablowanie poprzeczne magistrali i zasilania za pomocą zworki. Praca w połączeniu z FAM14 lub FTS14KS. Przełącznik obrotowy określa, do której grupy FTS14EM lub FTS14TG należy FTS14FA. W ten sposób do magistrali można podłączyć maksymalnie 8 sztuk FTS14FA. Każdy telegram z FTS14EM lub FTS14TG jest wysyłany z własnym identyfikatorem do systemu radiowego ELTAKO. Przełącznik obrotowy na FTS14FA w pozycji 1: wysyła telegramy wszystkich FTS14EM, które są ustawione na 1. Przełącznik obrotowy na FTS14FA w pozycji 101: wysyła telegramy wszystkich FTS14EM, które są ustawione na 101. Przełącznik obrotowy na FTS14FA w pozycji 201: wysyła telegramy wszystkich FTS14EM, które są ustawione na 201. Przełącznik obrotowy na FTS14FA w pozycji 301: wysyła telegramy wszystkich FTS14EM, które są ustawione na 301. Przełącznik obrotowy na FTS14FA w pozycji 401: wysyła telegramy wszystkich FTS14EM, które znajdują się na 401. Przełącznik obrotowy na FTS14FA w pozycji TG2/5: wysyła telegramy wszystkich FTS14TG, które znajdują się na 2 lub 5. Przełącznik obrotowy na FTS14FA w pozycji TG3/6: wysyła telegramy wszystkich FTS14TG ustawionych na 3 lub 6. Przełącznik obrotowy na FTS14FA w pozycji TG4/7: wysyła telegramy wszystkich FTS14TG ustawionych na 4 lub 7. Przełącznik obrotowy na FTS14FA w pozycji OFF: FTS14FA jest wyłączony. Zielona dioda LED pod przełącznikiem obrotowym miga krótko podczas wysyłania telegramu radiowego. Telegramy z FAM14 nie są dodatkowo wysyłane przez FTS14FA.
