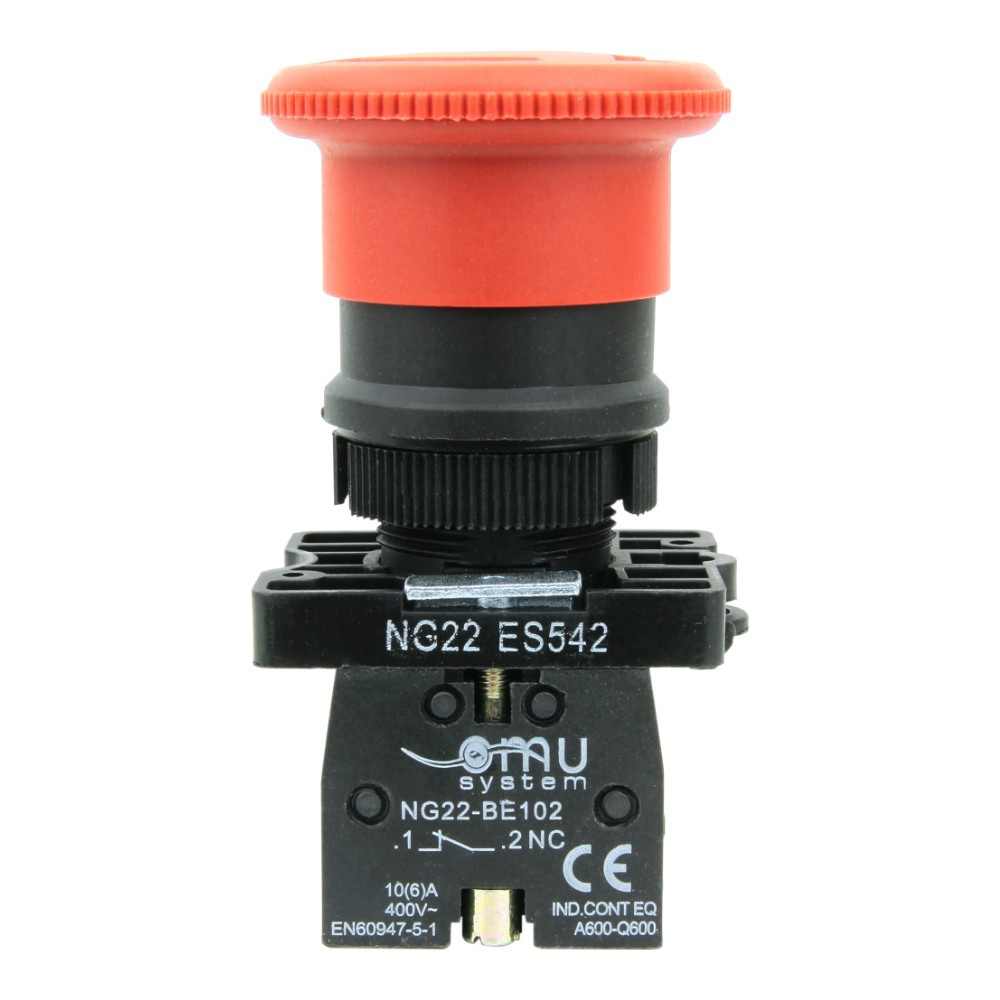

Przycisk bezpieczeństwa wyłącznik grzybek XBS NG22-ES542

Przycisk bezpieczeństwa wyłącznik grzybek NG22-ES542 XBS 5422

System przycisków i lampek sygnalizacyjnych do paneli sterowniczych, szaf i rozdzielnic. Montaż w otworze Ø22mm, możliwość rozbudowy bazy do 4 styków, opcjonalne pierścienie redukcyjne R22/30 i R22/40 dla otworów Ø38mm.

Zastosowanie i montaż

Przyciski i lampki sygnalizacyjne znajdują zastosowanie głównie w przemyśle energetycznym – panele sterownicze, szafy sterownicze, rozdzielnice mocy – oraz w innych branżach wymagających elementów wykonawczych i wskaźników. Urządzenia są montowane w otworze Ø22mm, z możliwością rozbudowy bazy do maksymalnie 4 styków. Przy modernizacji instalacji z otworami Ø38mm stosuje się pierścienie redukcyjne R22/30 lub R22/40.

Specyfikacja Techniczna

Średnica montażowa: Ø22mm

Rozbudowa styków: do 4 na zespole bazowym

Pierścienie redukcyjne: R22/30, R22/40 (dla otworów Ø38mm)

Napięcie pracy: 230V

Konfiguracja styków: 1×NC (styk rozwierny), zdolność 6A

Wytrzymałość udarowa (napięciowa): 6kV

Prąd cieplny znamionowy: 10/6A

Wytrzymałość zwarciowa: 1000A (z wkładką 10A gG)

Przewody przyłączeniowe: 1×0,5…1×2,5mm² (lub 2×1,5mm²)

Rodzaj połączenia: zaciski śrubowe

Temperatura pracy: -25°C…+70°C

Temperatura składowania: -40°C…+70°C

Trwałość mechaniczna: 1×10⁶ cykli łączeniowych

Siła załączenia: ≤20N (zamknięcie styków)

Siła wyłączenia: 8…15N (otwarcie styków)

Moment obsługi (wersja dźwigniowa): ≤0,15Nm

Minimalny skok otwarcia: ≥3,5mm

Droga robocza: ≤8mm

Odporność na wibracje (IEC 60068-2-6): ≤8g (40–500Hz)

Odporność na udary (IEC 60068-2-27): ≤15g

Grubość płyty montażowej: maks.6mm (z pierścieniem), maks.1,5mm (bez)

MarkaXBSSymbolNG22-ES542Kod producenta6903421005422
