AVT1023

AVT1023 Przedwzmacniacz gramofonowy o charakterystyce RIAA

LCDDMF-5003NY-FW

5,2" Wyświetlacz graficzny 160x128; wym: 152x112x23 view 101 x 82 Wyświetlacz ma fabryczne ustawienia na Jumperach J1..J9. Dla wyświetlaczy DMF5001N,5002N,5003N J6 i J7 = H tzn 32 kolumn można ustawić na 40, 64 i 80; Charakter Font ustawiony jest na J9 i J9 na Low czyli 8x8 ale mozna ustawić na 5x8, 6x8, 7x8 Dla wyświetlaczy DMF5005N,5010N J2 =H J3 = L czyli column 64 można ustawić na 32, 40, 80; Charakter Font ustawiony jest na J4=L FS=H czyli na 6x8 można ustawić na 5x8, 7x8, 8x8; Jeżeli obraz nie "tra fi

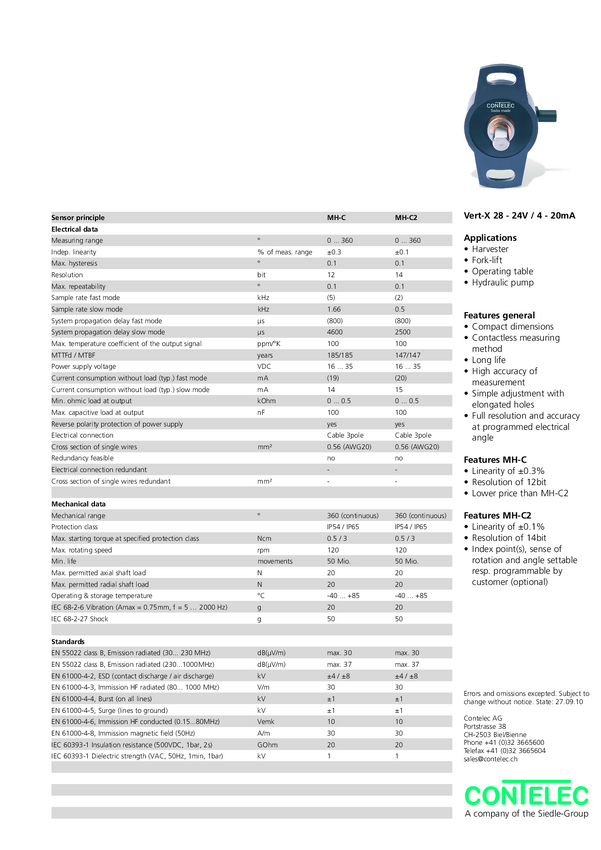

VERT-X-2831-736-621-102

Czujnik kątra Wersja standard ośka 6mm typ D , IP65 ką 360 stopni, zasilanie 24V DC (10.8..35VDC ) wyjście 4mA.. 20mA; Charakterystyka CW standard; na kabelek 1m 3 pin okrąg

VERT-X-2831-736-611-102

Czujnik kątra Wersja standard ośka 6mm typ D , IP65 ką 360 stopni, zasilanie 24V DC (10.8..35VDC ) wyjście 01-10 V; Charakterystyka CW standard; na kabelek 1m 3 pin okrągły

LCDDMF-5001NF-AAE-AW

4,7" Wyświetlacz graficzny 160 x 128; wym 129 x 102 x 13,5mm view 101x82 bez podświetlenia - typ Reflective Wersja ROHS DMF-5001NF-AWE-BAN Wyświetlacz ma fabryczne ustawienia na Jumperach J1..J9. Dla wyświetlaczy DMF5001N,5002N,5003N J6 i J7 = H tzn 32 kolumn można ustawić na 40, 64 i 80; Charakter Font ustawiony jest na J9 i J9 na Low czyli 8x8 ale mozna ustawić na 5x8, 6x8, 7x8 Dla wyświetlaczy DMF5005N,5010N J2 =H J3 = L czyli column 64 można ustawić na 32, 40, 80; Charakter Font ustawiony jest na J4=L F

LCDDMF-5002N

4,0" Wyświetlacz graficzny 128 x 112 view 77 x 66 wym,zew. 110 x 90,6 x 12,8 Wyświetlacz ma fabryczne ustawienia na Jumperach J1..J9. Dla wyświetlaczy DMF5001N,5002N,5003N J6 i J7 = H tzn 32 kolumn można ustawić na 40, 64 i 80; Charakter Font ustawiony jest na J9 i J9 na Low czyli 8x8 ale mozna ustawić na 5x8, 6x8, 7x8 Dla wyświetlaczy DMF5005N,5010N J2 =H J3 = L czyli column 64 można ustawić na 32, 40, 80; Charakter Font ustawiony jest na J4=L FS=H czyli na 6x8 można ustawić na 5x8, 7x8, 8x8; Jeżeli obraz

POMIAR CHARAKTERYSTYKI

LCDDMF-5001-AW5

4,7" Wyświetlacz graficzny 160 x 128; wym 129 x 102 x 13,5mm view 101x82 Wyświetlacz ma fabryczne ustawienia na Jumperach J1..J9. Dla wyświetlaczy DMF5001N,5002N,5003N J6 i J7 = H tzn 32 kolumn można ustawić na 40, 64 i 80; Charakter Font ustawiony jest na J9 i J9 na Low czyli 8x8 ale mozna ustawić na 5x8, 6x8, 7x8 Dla wyświetlaczy DMF5005N,5010N J2 =H J3 = L czyli column 64 można ustawić na 32, 40, 80; Charakter Font ustawiony jest na J4=L FS=H czyli na 6x8 można ustawić na 5x8, 7x8, 8x8; Jeżeli obraz nie

LCDDMF-5001NY-LY-ATE-BBN

4,7" 160 x 128 wyświetlacz graficzny 129 x 102 x 13,5 mm view 101 x 82 mm podświetlenie LED Wyświetlacz ma fabryczne ustawienia na Jumperach J1..J9. Dla wyświetlaczy DMF5001N,5002N,5003N J6 i J7 = H tzn 32 kolumn można ustawić na 40, 64 i 80; Charakter Font ustawiony jest na J9 i J9 na Low czyli 8x8 ale mozna ustawić na 5x8, 6x8, 7x8 Dla wyświetlaczy DMF5005N,5010N J2 =H J3 = L czyli column 64 można ustawić na 32, 40, 80; Charakter Font ustawiony jest na J4=L FS=H czyli na 6x8 można ustawić na 5x8, 7x8, 8x8

LCDDMF-5001NYL-SEB-AVEBDN

4,7" 160 x 128 wyświetlacz graficzny 129 x 102 x 13,5 mm view 101 x 82 mm podświetlenie typu EL Wyświetlacz ma fabryczne ustawienia na Jumperach J1..J9. Dla wyświetlaczy DMF5001N,5002N,5003N J6 i J7 = H tzn 32 kolumn można ustawić na 40, 64 i 80; Charakter Font ustawiony jest na J9 i J9 na Low czyli 8x8 ale mozna ustawić na 5x8, 6x8, 7x8 Dla wyświetlaczy DMF5005N,5010N J2 =H J3 = L czyli column 64 można ustawić na 32, 40, 80; Charakter Font ustawiony jest na J4=L FS=H czyli na 6x8 można ustawić na 5x8, 7x8,

LCDDMF-5005NF-SEW-BBE-CQ

5,2" Wyświetlacz graficzny 240 x 64 wymiary 180 x 65 x 12 view 132x39 mm; Wyświetlacz ma fabryczne ustawienia na Jumperach J1..J9. Dla wyświetlaczy DMF5001N,5002N,5003N J6 i J7 = H tzn 32 kolumn można ustawić na 40, 64 i 80; Charakter Font ustawiony jest na J9 i J9 na Low czyli 8x8 ale mozna ustawić na 5x8, 6x8, 7x8 Dla wyświetlaczy DMF5005N,5010N J2 =H J3 = L czyli column 64 można ustawić na 32, 40, 80; Charakter Font ustawiony jest na J4=L FS=H czyli na 6x8 można ustawić na 5x8, 7x8, 8x8; Jeżeli obraz nie

LCDDMF-5001NYL-AXE-BCN

4,7" 160 x 128 wyświetlacz graficzny 129 x 102 x 13,5 mm view 101 x 82 mm bez podświetlenia Wyświetlacz ma fabryczne ustawienia na Jumperach J1..J9. Dla wyświetlaczy DMF5001N,5002N,5003N J6 i J7 = H tzn 32 kolumn można ustawić na 40, 64 i 80; Charakter Font ustawiony jest na J9 i J9 na Low czyli 8x8 ale mozna ustawić na 5x8, 6x8, 7x8 Dla wyświetlaczy DMF5005N,5010N J2 =H J3 = L czyli column 64 można ustawić na 32, 40, 80; Charakter Font ustawiony jest na J4=L FS=H czyli na 6x8 można ustawić na 5x8, 7x8, 8x8

LCD8,0CYFRY-VIM808DPFCSHV

12,7mm; 89,00x17,7; 93,85x30,48; ICM7231; MUX Charakter LCD Display Module Transflective Odblaskowo-przezroczyste 7 segmentowe YW Twisted Nematic 93,85 mm x 30,48 mm x 2,8 mm

LCDDMF-5001NYL-SEB-ADE-AV

4,7" Wyświetlacz graficzny 160 x 128; wym 129 x 102 x 13,5mm view 101x82 podświetlenie EL dmf5001nyl.pdf nowa wersja DMF-5001NYL-SEB-AVE-BDN Wyświetlacz ma fabryczne ustawienia na Jumperach J1..J9. Dla wyświetlaczy DMF5001N,5002N,5003N J6 i J7 = H tzn 32 kolumn można ustawić na 40, 64 i 80; Charakter Font ustawiony jest na J9 i J9 na Low czyli 8x8 ale mozna ustawić na 5x8, 6x8, 7x8 Dla wyświetlaczy DMF5005N,5010N J2 =H J3 = L czyli column 64 można ustawić na 32, 40, 80; Charakter Font ustawiony jest na J4=L

485000M9641 10K 284 312

Potencjometr przewodzący plastik, wykonaie specjalne modelu serii 380 2W ( nie Mil wersja modelu RV4 )lin 3% (dla wersji std 312 st) ośka 6,35 mm dł. 22mm; gwint 3/8-32 NEF-2A 9,53 średnica 27,79 mm; gł. 14,3mm; Bushing - Gwint 9,53mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni - ze stopami; kąt elektryczny 282 stopnie; Rezystancja 10 kohm charakterystyka liniowa typ: S-9 Liniowy 42,5-57,5% błąd w kat. marking: C0416394 10Kohm 20-YYMM CLARO MEXICO

485025M8843 10K 273 312

Potencjometr przewodzący plastik, wykonaie specjalne modelu serii 380 2W ( nie Mil wersja modelu RV4 )lin 3% (dla wersji std 312 st) ośka 6,35 mm dł.15,88mm; gwint3/8-32 NEF-3A 6,35 średnica 27,79 mm; gł. 14,3mm; Bushing - Gwint 6,35mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni - ze stopami; kąt elektryczny 273 st ( 131 +11 dead band+131 st)-Rezystancja 10K charakterystyka liniowa typ: S13 10-45%+dead band +55-90% Potencjometr ma odczep CT Katalogowo 112 stopni; ale to jest błąd w katalogu marking: C

485025M9267 5K 276 312

Potencjometr przewodzący plastik, wykonaie specjalne modelu serii 380 2W ( nie Mil wersja modelu RV4 )lin 3% (dla wersji std 312 st) ośka 6,35 mm dł.15,88mm; gwint 3/8-32NEF-2A 6,35 średnica 27,79 mm; gł. 14,3mm; Bushing - Gwint 6,35mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni - ze stopami; kąt elektryczny 276 stopmi (133 +10 dead band +133 st) Rez. 5 Kohm charakterystyka liniowa typ: S-13: 1-045%+DB+55-90% Potencjometr ma odczep CT i Daad Band Katalogowo podają 112 stopni, ale to błąd w katalogu ma

485000071390006

Potencjometr przewodzący plastik, wykonaiespecjalne modelu s erii 380 2W ( nie mil. wersja modelu RV04) lin 3% dla std. kąta 312 st. ośka 6,35 mm dł. 16 mm; gwint 6,35mm gwint 3/8-32-NEF-2A; 6,35 mm średnica 27,79mm; gł. 14,3mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni ze stopami; kąt elektryczny 181 stopni - charakterystyka liniowa typ Rezystancja 10 kohm marking: 1109AM-10K High Life lub C0416xxxx 10Kohm 20-YYMM CLARO

485008M9458 5K 45 312

Potencjometr przewodzący plastik, wykonaie specjalne modelu serii 380 2W ( nie Mil wersja modelu RV4 )lin 3% (dla wersji std 312 st) ośka 6,35 mm dł.50.8mm; gwint 3/8-32 NEF-2A 9,53 średnica 27,79 mm; gł. 14,3mm; Bushing - Gwint 9,53mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni - ze stopami; kąt elektryczny 45 stopni; Rezystancja 5 kohm Charakterystyka typ S-10 Linear 45%-55% katalogowo- jest błąd marking: C04166322 5Kohm 20-YYMM CLARO MEXICO

485008M9688 5K 45 312

Potencjometr przewodzący plastik, wykonaie specjalne modelu serii 380 2W ( nie Mil wersja modelu RV4 )lin 3% (dla wersji std 312 st) ośka 6,35 mm dł.39,5mm; gwint 3/8-32 NEF-2A 12,7 średnica 27,79 mm; gł. 14,3mm; Bushing - Gwint 12,7mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni - ze stopami; kąt elektryczny 43 stopnie; Rezystancja 5 kohm Charakterystyka typ S-10 Linear 45%-55% katalogowo- jest błąd w katalogu wpisane ośka 39,88 gwint 12,7mm marking: C0416415-5Kohm 20-YYMM CLARO MEXICO

485000066720013

Potencjometr przewodzący plastik, wykonaiespecjalne modelu s erii 380 2W ( nie mil. wersja modelu RV04) lin 3% dla std. kąta 312 st. ośka 6,35mm dł. 50,8mm gwint 9,53mm; gwint 3/8-32-NEF-3A; dł.9,53 mm średnica 27,79mm; gł. 14,3mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni ze stopami; kąt elektryczny - charakterystyka liniowa typ Kąt elektryczny 235 stopni; Rezystancja 1 Kohm marking: LSC-805-22-1Kohm 20-YYMM CLARO MEXICO

485000M8990 5K 105 312

Potencjometr przewodzący plastik, wykonaie specjalne modelu serii 380 2W ( nie Mil wersja modelu RV4 )lin 3% (dla wersji std 312st) ośka 6,35 mm dł.20,62mm; gwint 3/8-32 NEF-2A 12,7 średnica 27,79 mm; gł. 14,3mm; Bushing - Gwint 12,7mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni - ze stopami; kąt elektryczny zmierzony 105 stopni charakterystyka liniowa typ: S-10 Linear 45%-55% blad kąt elektryczny 45 stopni katalogowo blad ośka 6,35mm dł. 23,5 mm ścięta FL W=5,5mm L = 7,32mm ( pomiar) gwint 12,7mm

485008M8967 5K 45 312

Potencjometr przewodzący plastik, wykonaie specjalne modelu serii 380 2W ( nie Mil wersja modelu RV4 )lin 3% (dla wersji std 312 st) ośka 6,35 mm dł.50,8mm; gwint 3/8-32 NEF-2A 12,7 średnica 27,79 mm; gł. 14,3mm; Bushing - Gwint dł. 12.79mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni - ze stopami; kąt elektryczny 45 stopni; Rezystancja 5 kohm Charakterystyka typ S-10 Linear 45%-55% katalogowo- jest błąd Zamiennik dla LINE29712-5K i dla LINE29712A-5K marking: C0416137 5Kohm 20-YYMM CLARO MEXICO

485024002660003

Potencjometr przewodzący plastik, wykonaiespecjalne modelu s erii 380 2W ( nie mil. wersja modelu RV04) lin 3% dla std. kąta 312 st. ośka 6,35mm dł. 42mm; PH L=2,4 d=1,58mm gwint 3/8-32-NEF-3A; 9,53mm średnica 27,79mm; gł. 14,3mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni ze stopami; kąt elektryczny 103 stopnie ; charakterystyka liniowa typ Rezystancja 5 kohm marking: 125048 5k lub C0416xxxx 5Kohm 20-YYMM CLARO MEXICO
