  1. Podgląd PDFa
    Do dokumentacji »

    PM RVQ24YNC0305 20F-B502

    Ośka 6mm dł. 20mm; FL W=4,4mm L=8,5mm; Grooved-nacięcie 1mm; bushing M9x0,75; średnica 23,5mm;gł.11,5mm;wypr.z boku;1W; kąt pracy el.280 stopni; kąt mech.360 st.kręci się w kólko; możemy proponować modele podobne RVQ24YN... lub FCP22E.. Zamiennik ale ze stopami mechanicznymi to RVQ24YN03-20FB502 ( orygianał kręci się w kółko ) aby pracował w miejscu oryginału należy usunąć "stopy" czyli wyciąć wystającą część, widać to na zdjęciu przy elemencie RVQ24YN03 RVQ24YNC0305 Potencjometr pasujący do Quada Kawasaki
    Producent:
    Meditronik
    Rozmiar:
    1845 kB
    Stron:
    7
  2. Podgląd PDFa
    Do dokumentacji »

    PD5W-280 AB

    4W; potencjometr drutowy; TC+-20ppm; Jednoobrotowy ze stopam i; śr.24,2mm gł. 11,9mm; ośka 6 mm x 50mm; 10.000 cykli Kąt pracy elektryczny 280 st; mechaniczny 300 st;
    Producent:
    Meditronik
    Rozmiar:
    512 kB
    Stron:
    1
  3. Podgląd PDFa
    Do dokumentacji »

    PW70-1700Z04-00.30020

    Precision Angular Position Transmitter PW70-F Kąt pracy mechaniczny 350 stopni ze stopami, Kąt pracy elektryczny: 42 stopnie shorted; 98 stopni 1400 ohm +-1%; 70 stopni shorted; 83 stopnie 1185,7 ohm +-1%; 57 stopnie shorted; Potencjometr 4 końcówkowy z Center Tapem ośka 6 nn 13,5 mm długa; średnica korpusu 70mm; gł. 27,4mm; od frontu M4 rozstaw 50mm Dla wersji standard Tolerancja rezystancji 2%; Liniowość standard +-0,15% moc 6W; wersja specjalna może mieć inne parametry łożysko sintered bearning
    Producent:
    Meditronik
    Rozmiar:
    460 kB
    Stron:
    1
  4. Podgląd PDFa
    Do dokumentacji »

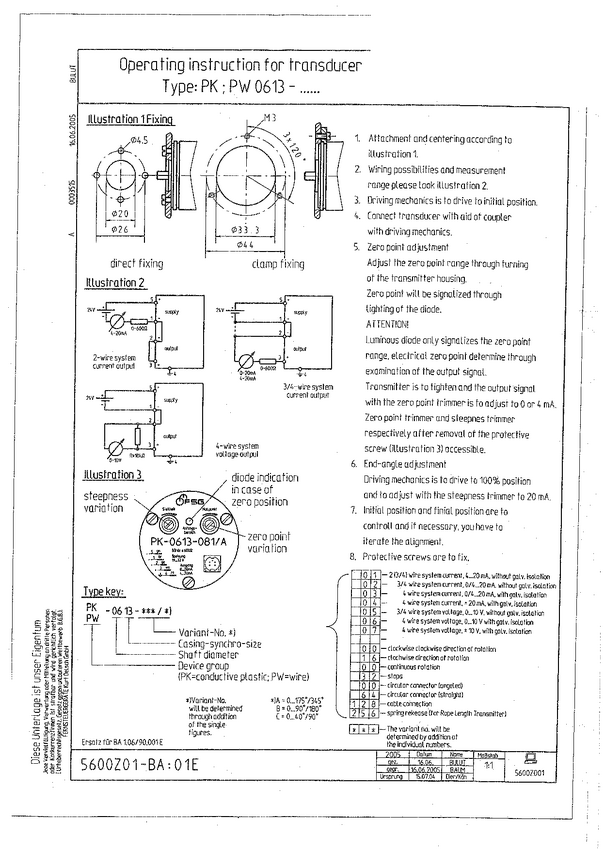

    PMPW613

    Potencjometr Servo; 342 st; lub ze stopami 345 st; tol 10%; lin: 0,2%; 1W; 200ppm; średnica bębna 36,5mm x 17,4mm; średnica wew.kołnierza 33,32 mm; ośka 6mm x 14mm; Najbardziej zbliżone odpowiedniki to PM*FCP40A*
    Producent:
    Meditronik
    Rozmiar:
    306 kB
    Stron:
    2
  5. Podgląd PDFa
    Do dokumentacji »

    PMPL240-10K/M 4AM

    Nasze oznaczenie PMPL240-10KA160MB 270 stopni Art.No.79952E rednica 20mm gł. 8mm; nadruk Pl240-10K/M 4AM Contelec Swiss art no 79952e PL240-10k/m 4am oska 6mm dl 25mm(16mm + gwint) kąt pracy 270 stopni ze stopami Art .No. 79952E
    Producent:
    Meditronik
    Rozmiar:
    242 kB
    Stron:
    4
  6. Podgląd PDFa
    Do dokumentacji »

    PMPD121-CONTELEC

    Potencjometr drutowy; Bushing; lin.+-1%(+-0,4%); tol+-10%(5% )1 obrotowy; średnica 12,7mm dł. 11,5mm ; ośka 3mm dł.12,5mm z gwintem M6x0,75 dł. 6 mm; trwałość 2.000 cykli; moc 1W Kęt pracy elektryczny 310+-3 stopnie; kąt pracy mechaniczny 316 stopni - ze stopami mechanicznymi; Modele PD121 1k0hm 3G065 MB art no. 049000 ( patrz: PMFCP12AC-ST-1K) PD121 5kohm 3G065 MG art no. 049001 (Patrz: PMFCP12AC-ST-5K) PD121 10kohm 3G065 MG art no. 049002 (Patrz: PMFCP22AC-ST-10K) Najbliższy zamiennik ( prawie taki sam )
    Producent:
    Meditronik
    Rozmiar:
    227 kB
    Stron:
    4
  7. Podgląd PDFa
    Do dokumentacji »

    PM POT2X-A-102-S-1-28 2G

    Potencjometr węglowy (hot molded) podwójny Bushing 3/8-32UNE F; RV4; śr.28,5mm gł. 28.8mm; ośka 6,35mm; dł. 22mm, 2x2W; kąt.el.314 st. ze stopami; trwałość 25.000 cykli Charakterysyka logarytmiczna A (B); Rezystancja 2 x 1 kohm
    Producent:
    Meditronik
    Rozmiar:
    188 kB
    Stron:
    4
  8. Podgląd PDFa
    Do dokumentacji »

    PM CP160019S5K0M

    Potencjometr nieprodukowany od ok. 25 lat. Rezystancja kohm, 1W, Liniowy Liniowość +-1% Tolerancja rezystancji +-20% Srednica ośki 1/4" = 6,36 mm długość ośki 15,9 mm liczona łącznie z gwintem kąt pracy dla wersji kręcącej się w kółko mechaniczny 360 st elektryczny 340 stopni kąt pracy dla wersji ze stopami mechaniczny 330 stopni elemtryczny 330 stupni
    Producent:
    Meditronik
    Rozmiar:
    143 kB
    Stron:
    2
  9. Podgląd PDFa
    Do dokumentacji »

    PMDW101-2,2K-20P1-TELPOD

    Potencjometr drutowy 10-cio obrotowy ze stopami. korpus średnica 47mm; gł. 59mm; Bushing M10x0,75 dł. 10mm; ośka okrągła średnica 6,00 mm dł. 20mm; 2W; lin 0,25%;tol.5%
    Producent:
    Meditronik
    Rozmiar:
    136 kB
    Stron:
    1
  10. Podgląd PDFa
    Do dokumentacji »

    PMCP22E-270-ST-1K

    Potencjometr drutowy; Bushing; tol.3%; lin 0,5%; 0,5W; 1 obr . średnica 22 mm, gł.12 mm; wypr.z boku; Rezystancja 1 kohm trwałość wersji std.500.000 cykli; kąt mech 320 st; kąt el 270 st; ośka 6mm dł. 22 mm; ze stopami
    Producent:
    Meditronik
    Rozmiar:
    104 kB
    Stron:
    1
  11. Podgląd PDFa
    Do dokumentacji »

    FZ230B

    Hager FZ230B Sekcja głowa/stopa szary 1 szt.
    Producent:
    Hager
    Rozmiar:
    84 kB
    Stron:
    1
  12. Podgląd PDFa
    Do dokumentacji »

    PM DP18STV01 5K ALTMANN

    Potencjometr drutowy Bushing-M10x0,75; IP65; tol.3%; lin ,4% Jednoobrotowy 330 stopni ze stopami; ośka 6mmx 20+8mm; średnica 22 mm, głębokość 21-8,5mm, końcówki z boku; moc 1,5W; Rezystancja 5 kohm ( produkują też 1k i 2 k )
    Producent:
    Meditronik
    Rozmiar:
    56 kB
    Stron:
    1
  13. Podgląd PDFa
    Do dokumentacji »

    PMPL240-10K4A160MB

    średnica 20mm gł. 8mm; nadruk Pl240-10K/M 4AM Contelec Swiss art no 79952e PL240-10k/m 4am oska 6mm dl 25mm(16mm + gwint) kąt pracy 270 stopni ze stopami Art .No. 79952E
    Producent:
    Meditronik
    Rozmiar:
    39 kB
    Stron:
    1
  14. Podgląd PDFa
    Do dokumentacji »

    PMFCP22E-270-CT-ST-20K

    Potencjometr przewodzący plastyk; bushing; tol.15%; lin 3%; 1 obrotowy ze stopami; kąt elektryczny 270 stopni= 2x135; center tap; rezystancja 20 kohm; ośka 6mm/22mm; moc 1W;
    Producent:
    Meditronik
    Rozmiar:
    38 kB
    Stron:
    1
  15. Podgląd PDFa
    Do dokumentacji »

    485000M9641 10K 284 312

    Potencjometr przewodzący plastik, wykonaie specjalne modelu serii 380 2W ( nie Mil wersja modelu RV4 )lin 3% (dla wersji std 312 st) ośka 6,35 mm dł. 22mm; gwint 3/8-32 NEF-2A 9,53 średnica 27,79 mm; gł. 14,3mm; Bushing - Gwint 9,53mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni - ze stopami; kąt elektryczny 282 stopnie; Rezystancja 10 kohm charakterystyka liniowa typ: S-9 Liniowy 42,5-57,5% błąd w kat. marking: C0416394 10Kohm 20-YYMM CLARO MEXICO
    Producent:
    Meditronik
    Rozmiar:
    14 kB
    Stron:
    1
  16. Podgląd PDFa
    Do dokumentacji »

    485025M8843 10K 273 312

    Potencjometr przewodzący plastik, wykonaie specjalne modelu serii 380 2W ( nie Mil wersja modelu RV4 )lin 3% (dla wersji std 312 st) ośka 6,35 mm dł.15,88mm; gwint3/8-32 NEF-3A 6,35 średnica 27,79 mm; gł. 14,3mm; Bushing - Gwint 6,35mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni - ze stopami; kąt elektryczny 273 st ( 131 +11 dead band+131 st)-Rezystancja 10K charakterystyka liniowa typ: S13 10-45%+dead band +55-90% Potencjometr ma odczep CT Katalogowo 112 stopni; ale to jest błąd w katalogu marking: C
    Producent:
    Meditronik
    Rozmiar:
    13 kB
    Stron:
    1
  17. Podgląd PDFa
    Do dokumentacji »

    485025M9267 5K 276 312

    Potencjometr przewodzący plastik, wykonaie specjalne modelu serii 380 2W ( nie Mil wersja modelu RV4 )lin 3% (dla wersji std 312 st) ośka 6,35 mm dł.15,88mm; gwint 3/8-32NEF-2A 6,35 średnica 27,79 mm; gł. 14,3mm; Bushing - Gwint 6,35mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni - ze stopami; kąt elektryczny 276 stopmi (133 +10 dead band +133 st) Rez. 5 Kohm charakterystyka liniowa typ: S-13: 1-045%+DB+55-90% Potencjometr ma odczep CT i Daad Band Katalogowo podają 112 stopni, ale to błąd w katalogu ma
    Producent:
    Meditronik
    Rozmiar:
    13 kB
    Stron:
    1
  18. Podgląd PDFa
    Do dokumentacji »

    485000071390006

    Potencjometr przewodzący plastik, wykonaiespecjalne modelu s erii 380 2W ( nie mil. wersja modelu RV04) lin 3% dla std. kąta 312 st. ośka 6,35 mm dł. 16 mm; gwint 6,35mm gwint 3/8-32-NEF-2A; 6,35 mm średnica 27,79mm; gł. 14,3mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni ze stopami; kąt elektryczny 181 stopni - charakterystyka liniowa typ Rezystancja 10 kohm marking: 1109AM-10K High Life lub C0416xxxx 10Kohm 20-YYMM CLARO
    Producent:
    Meditronik
    Rozmiar:
    12 kB
    Stron:
    1
  19. Podgląd PDFa
    Do dokumentacji »

    485008M9458 5K 45 312

    Potencjometr przewodzący plastik, wykonaie specjalne modelu serii 380 2W ( nie Mil wersja modelu RV4 )lin 3% (dla wersji std 312 st) ośka 6,35 mm dł.50.8mm; gwint 3/8-32 NEF-2A 9,53 średnica 27,79 mm; gł. 14,3mm; Bushing - Gwint 9,53mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni - ze stopami; kąt elektryczny 45 stopni; Rezystancja 5 kohm Charakterystyka typ S-10 Linear 45%-55% katalogowo- jest błąd marking: C04166322 5Kohm 20-YYMM CLARO MEXICO
    Producent:
    Meditronik
    Rozmiar:
    12 kB
    Stron:
    1
  20. Podgląd PDFa
    Do dokumentacji »

    485008M9688 5K 45 312

    Potencjometr przewodzący plastik, wykonaie specjalne modelu serii 380 2W ( nie Mil wersja modelu RV4 )lin 3% (dla wersji std 312 st) ośka 6,35 mm dł.39,5mm; gwint 3/8-32 NEF-2A 12,7 średnica 27,79 mm; gł. 14,3mm; Bushing - Gwint 12,7mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni - ze stopami; kąt elektryczny 43 stopnie; Rezystancja 5 kohm Charakterystyka typ S-10 Linear 45%-55% katalogowo- jest błąd w katalogu wpisane ośka 39,88 gwint 12,7mm marking: C0416415-5Kohm 20-YYMM CLARO MEXICO
    Producent:
    Meditronik
    Rozmiar:
    12 kB
    Stron:
    1
  21. Podgląd PDFa
    Do dokumentacji »

    485000066720013

    Potencjometr przewodzący plastik, wykonaiespecjalne modelu s erii 380 2W ( nie mil. wersja modelu RV04) lin 3% dla std. kąta 312 st. ośka 6,35mm dł. 50,8mm gwint 9,53mm; gwint 3/8-32-NEF-3A; dł.9,53 mm średnica 27,79mm; gł. 14,3mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni ze stopami; kąt elektryczny - charakterystyka liniowa typ Kąt elektryczny 235 stopni; Rezystancja 1 Kohm marking: LSC-805-22-1Kohm 20-YYMM CLARO MEXICO
    Producent:
    Meditronik
    Rozmiar:
    12 kB
    Stron:
    1
  22. Podgląd PDFa
    Do dokumentacji »

    485000M8990 5K 105 312

    Potencjometr przewodzący plastik, wykonaie specjalne modelu serii 380 2W ( nie Mil wersja modelu RV4 )lin 3% (dla wersji std 312st) ośka 6,35 mm dł.20,62mm; gwint 3/8-32 NEF-2A 12,7 średnica 27,79 mm; gł. 14,3mm; Bushing - Gwint 12,7mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni - ze stopami; kąt elektryczny zmierzony 105 stopni charakterystyka liniowa typ: S-10 Linear 45%-55% blad kąt elektryczny 45 stopni katalogowo blad ośka 6,35mm dł. 23,5 mm ścięta FL W=5,5mm L = 7,32mm ( pomiar) gwint 12,7mm
    Producent:
    Meditronik
    Rozmiar:
    12 kB
    Stron:
    1
  23. Podgląd PDFa
    Do dokumentacji »

    485008M8967 5K 45 312

    Potencjometr przewodzący plastik, wykonaie specjalne modelu serii 380 2W ( nie Mil wersja modelu RV4 )lin 3% (dla wersji std 312 st) ośka 6,35 mm dł.50,8mm; gwint 3/8-32 NEF-2A 12,7 średnica 27,79 mm; gł. 14,3mm; Bushing - Gwint dł. 12.79mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni - ze stopami; kąt elektryczny 45 stopni; Rezystancja 5 kohm Charakterystyka typ S-10 Linear 45%-55% katalogowo- jest błąd Zamiennik dla LINE29712-5K i dla LINE29712A-5K marking: C0416137 5Kohm 20-YYMM CLARO MEXICO
    Producent:
    Meditronik
    Rozmiar:
    12 kB
    Stron:
    1
  24. Podgląd PDFa
    Do dokumentacji »

    485024002660003

    Potencjometr przewodzący plastik, wykonaiespecjalne modelu s erii 380 2W ( nie mil. wersja modelu RV04) lin 3% dla std. kąta 312 st. ośka 6,35mm dł. 42mm; PH L=2,4 d=1,58mm gwint 3/8-32-NEF-3A; 9,53mm średnica 27,79mm; gł. 14,3mm; wyprowadzenia z boku; kąt mechaniczny 312 stopni ze stopami; kąt elektryczny 103 stopnie ; charakterystyka liniowa typ Rezystancja 5 kohm marking: 125048 5k lub C0416xxxx 5Kohm 20-YYMM CLARO MEXICO
    Producent:
    Meditronik
    Rozmiar:
    11 kB
    Stron:
    1
