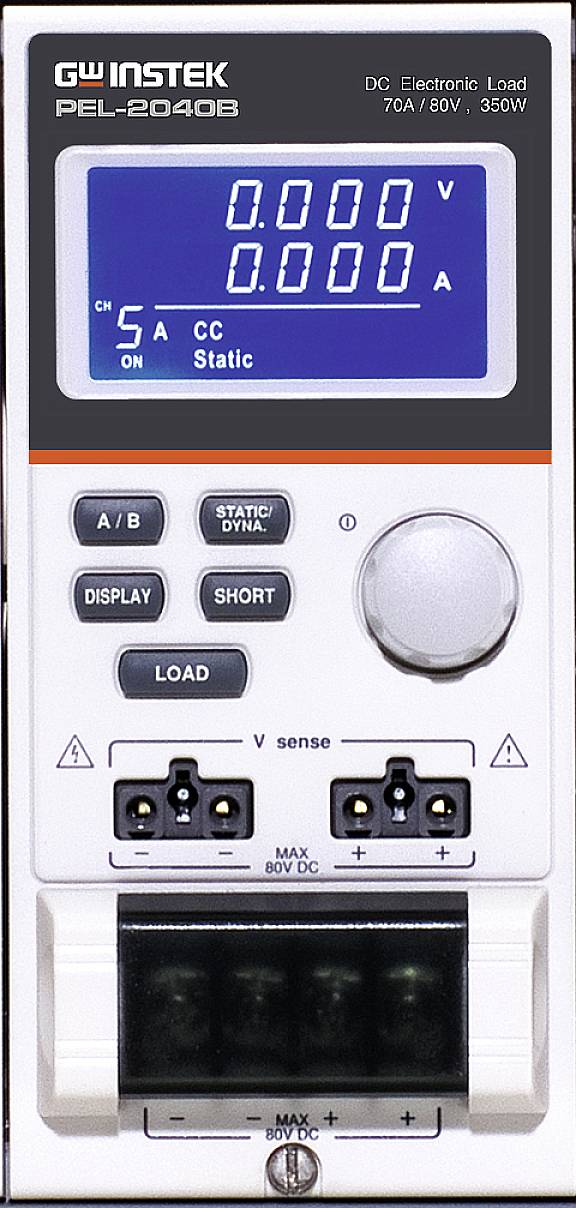

Sztuczne obciążenie GW Instek PEL-2040B

Seria PEL-2000B obejmuje szereg trybów ochrony: Zabezpieczenie nadprądowe (OCP), Zabezpieczenie nadnapięciowe (OVP), Zabezpieczenie przed przepięciami (OPP), Zabezpieczenie przed odwrotnym napięciem (RVP) i Zabezpieczenie podnapięciowe (UVP). Tryby ochrony są przydatne do ochrony zarówno modułów obciążenia, jak i testowanych urządzeń. Brzęczyk można ustawić w przypadku zadziałania zabezpieczenia. Gdy zadziała tryb ochrony, jednostka obciążeniowa wyświetli alarm i przestanie spadać prąd/napięcie. Gdy jednostka obciążeniowa pracuje w trybie CR lub CV, jednostka może wymagać zabezpieczenia nadprądowego, aby zapobiec nadmiernemu prądowi opadającemu. Zabezpieczenie nadprądowe zapobiega pobieraniu przez obciążenie prądu większego niż zalecany limit i chroni obciążenie przed uszkodzeniem w wyniku przepalenia. Zabezpieczenie przed przepięciami służy do ograniczenia ilości spadającego napięcia. Jeśli OVP wyłączy się, obciążenie serii PEL przestanie spadać. Zabezpieczenie przed przepięciami jest stosowane, gdy moc wejściowa przekracza specyfikację obciążenia. Kiedy OPP zostanie wyzwolony, moc przestanie spadać. Zabezpieczenie przed odwrotnym napięciem zapobiega uszkodzeniu serii PEL-2000B przez napięcie wsteczne do określonej wartości znamionowej. Gdy zabezpieczenie przed odwrotnym napięciem zostanie wyzwolone, dźwięk alarmu będzie emitowany do momentu usunięcia napięcia wstecznego. Zabezpieczenie podnapięciowe wyłączy obciążenie, gdy napięcie spadnie poniżej ustawionego limitu.
