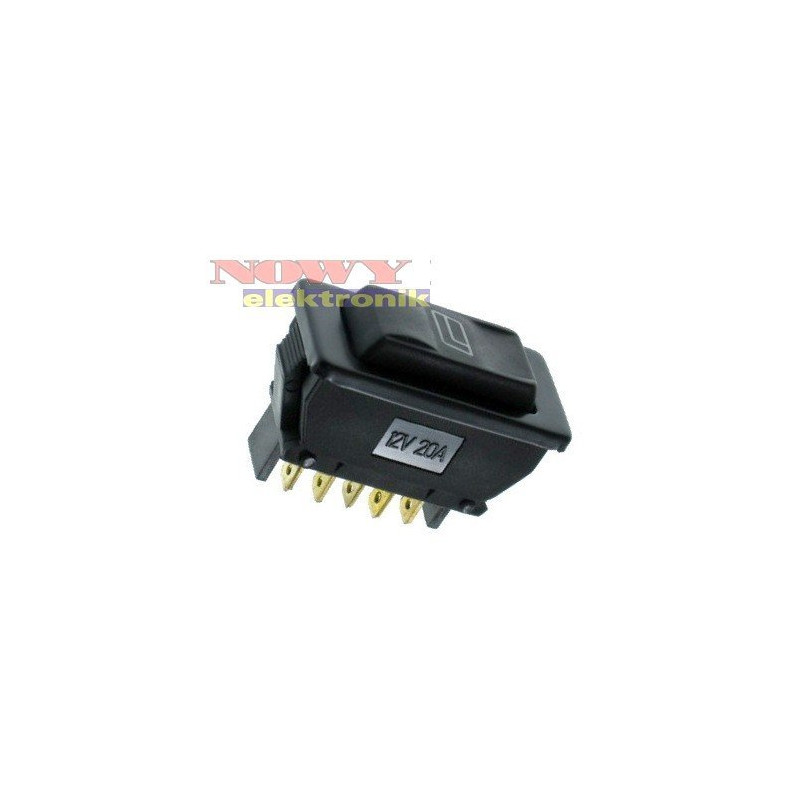

Przełącznik ON/ON SZ. II bez pod (do sterowania szyb) z nadrukiem szyby

PRZEŁĄCZNIK SZYB ELEKTRYCZNYCH bez podświetlania

Wyłącznik umożliwiający sterowanie kierunkiem obrotu silnika przez zmianę polaryzacji napięcia. Napięcie stałe podłączone do włącznika podawane jest na zaciski wyjściowe w polaryzacjach +,- lub -,+ w zależności od położenia klawisza.

Idealny do sterowania silnikami szyb elektrycznych w samochodzie. Przykładowe podłączenie to (od Lewej strony): 1 - Zacisk silnika A szyb 2 - Masa zasilania 3 - Plus zasilania 4 - Masa zasilania 5 - Zacisk silnika B szyb

Zaciski 2 i 4 to masa zasilania i należy je połączyć razem.

Specyfikacja: - Nominalne napięcie pracy: 12V - Dopuszczalny prąd max: 20A - Wymiary zewn.: 41 x 21 x 32 mm - Wymiary otworu montażowego: 37 x 18 mm - ilość wyprowadzeń: 5

Na klawiszu nadrukowany jest niepodświetlany rysunek szyby
