Miernik uniwersalny tester RLC Tranzystorów Diód Triaków Tyrystorów

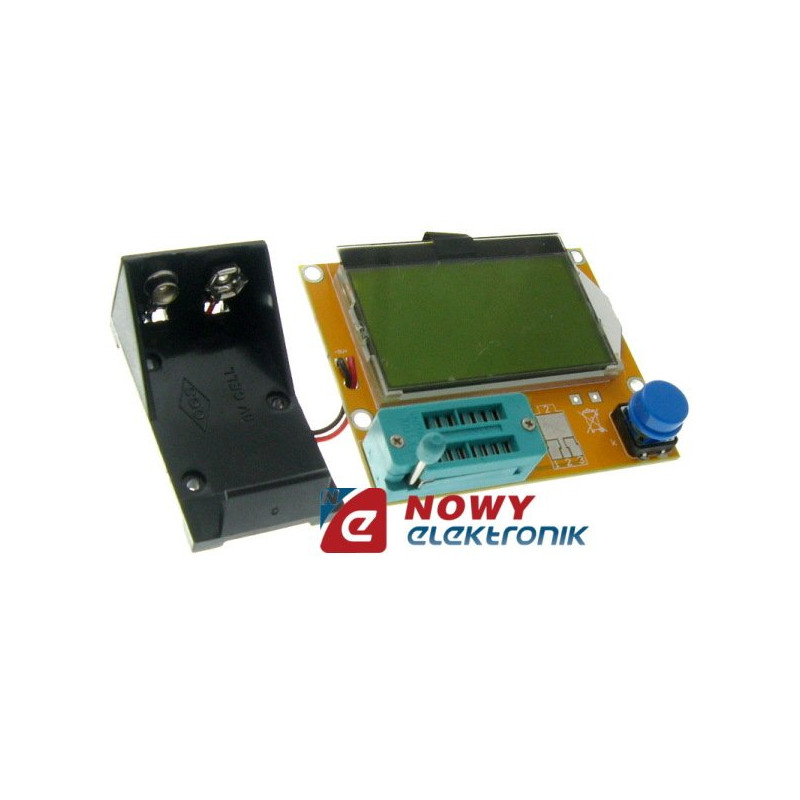

Miernik uniwersalny tester RLC, Tranzystorów, DiódPrzenośny miernik RLC umożliwia określenie rodzaju podłączonego w podstawce ZIF elementu elektronicznego oraz jego parametrów. Możliwy jest pomiar rezystorów wraz z potencjometrami, cewek, dławików, kondensatorów, oraz dyskretnych elementów półprzewodnikowych takich jak diody półprzewodnikowe (prostownicze, zenera, przełączające, świecące LED), tranzystory bipolarne PNP i NPN, tranzystory unipolarne MOSFET z kanałem N i P (również z diodą).

Miernik zasilany jest 1 baterią 9V 6LF22, którą należy umieścić w dołączonym do miernika koszyku.

Atutem miernika jest niezwykła łatwość obsługi. Wystarczy włożyć badany element do podstawki ZIF miernika w pola 1-2, 2-3 albo 1-3 i nacisnąć przycisk test. Nie trzeba wybierać rodzaju badanego elementu. Pomiar trwa od 2 do 10 sekund, a w jego wyniku otrzymujemy na wyświetlaczu LCD informacje: - typ rozpoznanego elementu, - schemat graficzny, - wartości jego parametrów.

Przy badaniu półprzewodników opisywana jest polaryzacja wyprowadzeń - diody: anoda i katoda - tranzystory bipolarne PNP i NPN (baza, kolektor, emiter) - tranzystory unipolarne N-MOS i P-MOS (bramka, źródło, dren, dioda)Pomiar kondensatorów elektrolitycznych przy dużych pojemnościach może być dłuższy niż 10s.

UWAGA !!! Należy pamiętać aby przy pomiarze pojemności kondensatorów badany element był ROZŁADOWANY. Podłączenie naładowanego kondensatora może zniszczyć miernik.

Ustawianie kontrastu: Jeśli obraz na ekranie jest nieczytelny (źle ustawiony kontrast), należy przy wyłączonym mierniku przytrzymać przycisk TEST około 2 sek i puścić. Pojawi się komunikat CONTRAST (jeśli kontrast jest poza zakresem, tekst może nie być widoczny na ekranie). Naciskać impulsami przycisk TEST do uzyskania czytelnego obrazu. Odczekać około 20sek do automatycznego wyłączenia miernika. Po ponownym właczeniu obraz będzie prawidłowo wyświetlany.

Miernik jest bardzo praktycznym urządzeniem przydatnym każdemu elektronikowi czy serwisantowi. Umożliwia szybkie pomiary wartości elementów. Należy pamiętać że budowa tego miernika od strony układu pomiarowego jest uproszczona i wynik pomiarów może odbiegać od wyniku wykonanego certyfikowanymi urządzeniami, używanymi w warunkach laboratoryjnych.Specyfikacja:

* wyświetlacz LCD graficzny 128x64 z zielonym podświetlaniem LED * złącze pomiarowe: podstawka ZIF-14 * zasilanie: bateria 9V 6F22 (dostępna oddzielnie) * pobór prądu w stanie pomiaru: ok. 15mA * pobór prądu w stanie wygaszenia: 20nA * procesor sterujący: Atmega328 wersja oprogramowania M328 * szybkość test: ok. 1.5 - 8 sekund (nie dotyczy kondensatorów o dużych pojemnościach - test może przedłużyć się do ok 1 minuty) * płytka dwustronna z metalizacją otworów * wymiary płytki drukowanej urządzenia: 73mm x 61mm * tryb oszczędzania baterii - automatyczne wyłączenie po ok 10 sekundach * wykrywanie rodzaju włożonego elementu * grafika symbolu wykrytego elementu * wykrywanie polaryzacji półprzewodników Zakresy pomiarowe:

* pomiar pojemności kondensatorów: 25pF-100mF (100000uF) (rozdzielczość 1pF) * pomiar współczynnika ESR dla pojemności powyżej 2uF * pomiar indukcyjności: 0.01mH (10uH) - 20Henrów * pomiar rezystancji R: 0,1Ohm - 50MOhm * pomiar tester tranzystorów bipolarnych PNP i NPN pomiar współczynnika wzmocnienia * pomiar tester tranzystorów MOSFET kanał N i P również z diodą * pomiar diod (również Zenera i LED do napięcia testu maksymalnie 4,5V)
