  1. Podgląd PDFa
    Do dokumentacji »

    PM CPP-35B-500 MIDORI

    potencjometr przewodzący plastik; servo13; średnica 36,5mm; gł18+2+2mm; ośka 6mm dł. 15mm; wypr.z boku; lin 1%; 2W; 70 st; kąt.el. 340 st;kąt.mech.360 st; Od ftontu 3xM2,3 na okrę gu o średnicy 15mm; Odpowiednik Sakae PMFP40A..
    Producent:
    Meditronik
    Rozmiar:
    3015 kB
    Stron:
    7
  2. Podgląd PDFa
    Do dokumentacji »

    H25JBM-YO-2S1R2GB AP

    Joystick 2 osiowy na bazie efektu Halla IC; z przyciskiem średnica korpusu 25mm; głębokość korpusy 25mm + kabelki; Części wystające: "B" manszet + gałka 32mm; sama gałka głębokość 15mm; średnica maksymalna gałki 12 mm Otwór w obudowie 25,5mm; 3 otwory mocujące 3xM2 ma okręgu o średnicy 36 mm manszet gumowy w komplecie - całkowita wysokoś wersji standard 50,5mm B type Knob Przycisk typu Fire w rękojeści
    Producent:
    Meditronik
    Rozmiar:
    859 kB
    Stron:
    2
  3. Podgląd PDFa
    Do dokumentacji »

    PM CPP-45-CT-2K LIN 0,3%

    Servopotentiometr z przewodzącego plastiku; Servo 18+ śruby Rezystancja 2 kohm; kąt. mechaniczny 360 stopni, kąt. elektr yczny 340 stopni; 3W /70 st; 1 obrotowy; średnica 45mm; głębokość 18mm; óśka od frontu 4 mm; długość 16 mm; RS-Rear shaft ( ośka od tyłu) średnica 4 mm dł. 11 mm; wyprowadzenia z boku ; CT Center Tap - czwarta końcówka; Tolerancja rezystancji 10 % ; liniowość +-0,3%; śruby 3x M3 na okręgu o średnicy 30mm od frontu;
    Producent:
    Meditronik
    Rozmiar:
    716 kB
    Stron:
    2
  4. Podgląd PDFa
    Do dokumentacji »

    PM CP-3FB MOCOWANIE

    Samo mocowanie zmieniające model CP-3F w CP3FB czyli gwint z tuleją i mocowaniem na 3 śruby M3 na okręgu 28mm (3xM3 gł. 4mm) zewnętrzna średnica 36,5mm Uwaga: zdjęcie przedstawia potencjometr model CP-3FB z razem z mocowaniem PM CP-3FB Mocowanie
    Producent:
    Meditronik
    Rozmiar:
    412 kB
    Stron:
    3
  5. Podgląd PDFa
    Do dokumentacji »

    PM CP-3FB-5K MIDORI

    Potencjometr przewodzący plastyk; Bushing M10; ośka 6mmx22mm ; średnica 36,5mm; gł. 19,5mm; Tol. 20%; lin. 1%; kąt el. 340 st; moc 1,5W/70 st kąt mech. 360 st; ewentualnie zamienn iki Sakae PMSFCPB40A-CT.;PMSFCPB40A-. lub Bourns PM6657S-1-. ma gwint z tuleją i mocowaniem na 3 śruby M3 na okręgu 28mm (3xM3 gł. 4mm)
    Producent:
    Meditronik
    Rozmiar:
    274 kB
    Stron:
    1
  6. Podgląd PDFa
    Do dokumentacji »

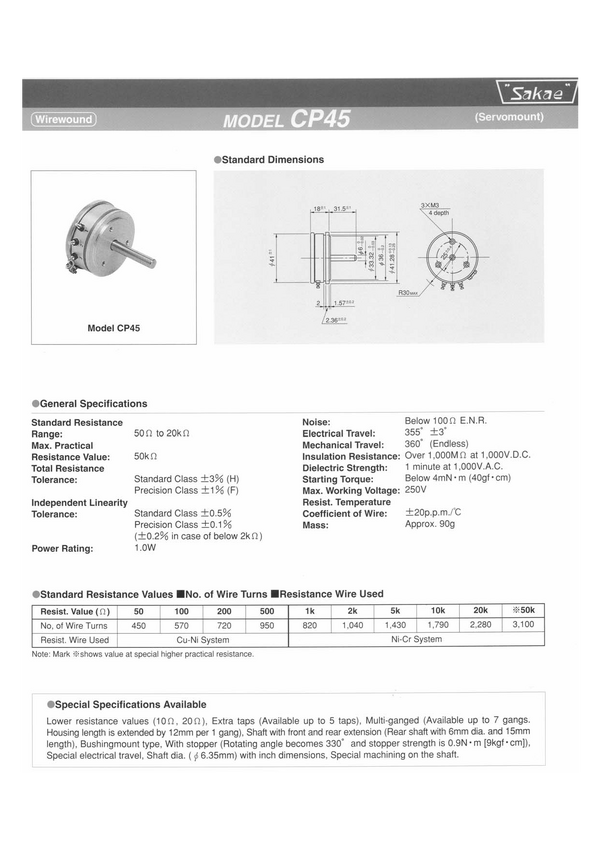

    PMCP45

    potencjometr drutowy; servo; liniowość=0,5% 1 obrotowy; średnica=41mm; ośka 6mm Produkcja firmy SAKAE; na zamówienie wersje podobne 3 x M3 na okręgu ośrednicy 25 mm
    Producent:
    Meditronik
    Rozmiar:
    125 kB
    Stron:
    1
  7. Podgląd PDFa
    Do dokumentacji »

    PMCP50-2G-500 SCP50G-500

    Potenjometr drutowy; Servo; tolerancja +-3% liniowość +-0,5% 1,5W; 1 obrotowy; 2 potencjometry na 1 osi średnica 50,8 mm; głębokość: 2x ośka 6,00 mm x 31,5 mm; od frontu 3 x M3 na okręgu o fi. 30 mm Kąt pracy mechaniczny 360 stopni; kąt pracy elektryczny 355 stopni Uwaga: zdjęcie podobnego
    Producent:
    Meditronik
    Rozmiar:
    111 kB
    Stron:
    1
